Стенд сход развал ТехноВектор Т6202 FREE MOTION

Артикул:
Техновектор Т6202
Бренд :
ТехноВектор
Страна производства :
Россия
Цена:
532 990 руб.
Купить
Купить со скидкой
Товар с указанными характеристиками отсутствует

Стенд сход развал 3D Техно Вектор Т6202 с технологией FREE MOTION (стойка "Т"- серии), (для работы на подъмнике и яме), предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров. Бесплатное обновление базы на весь срок службы стенда.

Ограничения существующих 3D стендов:
Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку стенда.
Новинка компании Технокар - Техно Вектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D
Стенд Техно Вектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей и не больших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.

Принцип работы:
В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.
Т.к. вся измерительная система вписывается в размеры подъемника и поднимается и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.


Установка стенда:
Установка стенда Техно Вектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры  и стенд готов к работе на новом месте.

Компенсация биения дисков:
Процедура "компенсация биения дисков" выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль - на 40 см., и данная процедура будет выполнена.

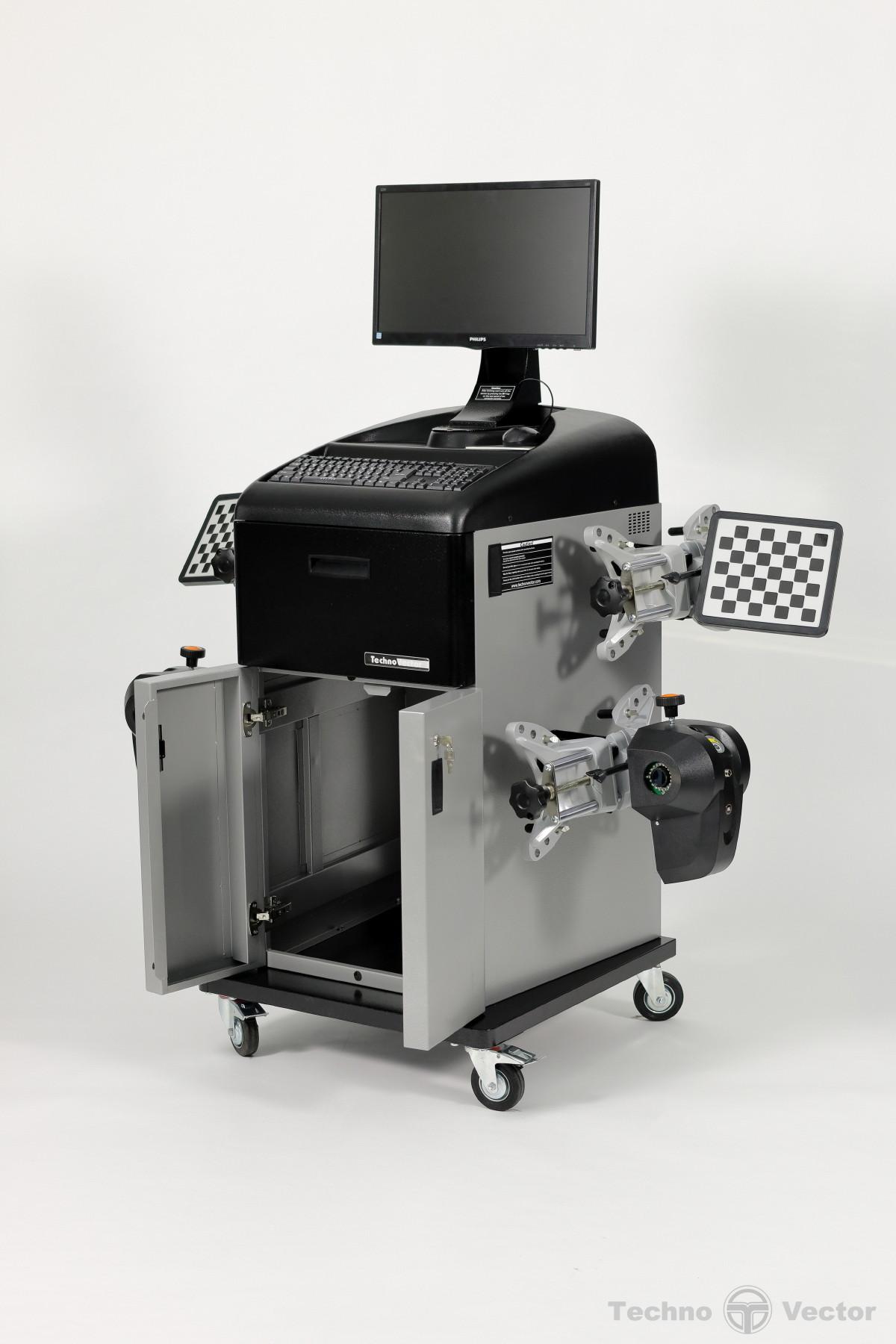

Стенды содержат следующие основные элементы:
1. Компьютерная стойка ("Т"-серии)
• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• беспроводной пульт управления;
• современный, высокоскоростной процессор;
• цветной широкоформатный монитор;
• цветной струйный принтер;
• программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся колесные адаптеры.
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков  от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Измерительные мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
• плоских мишеней с градиентным рисунком, покрытые защитным слоем;
• прочного ударо-защищенного корпуса.


4. Вал с референсными мишенями.
Вал с пассивными отражателями без содержания электронных элементов, состоящие из:
• вала для крепления мишеней;
• плоских мишеней с градиентным рисунком покрытые защитным слоем;
• прочного ударо-защищенного корпуса.


5. Блок-камеры.
Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.


6. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.

7. Комплект вспомогательных устройств и приспособлений.

Комплект поставки стенда Техновектор 6202


Технические характеристики:
 Наименование параметра диапазон измерений макс.погрешность сред.погрешность
 Углы установки передних колес
 Углы развала колес ±8º ±3' ±2'
 Угол суммарнного схождения передних колес ±5º ±3' ±2'
 Угол продольного наклона шкворня   ±19º ±8'
 ±5'
 Угол поперечного наклона шкворня   ±19º ±8' ±5'
 Максимальный угол поворота колес   ±45º   ±10' ±5'
Углы установки задних колес
 Углы развала колес ±8º ±3' ±2'
 Угол суммарнного схожд. колес задней оси ±5º ±3' ±2'
 Угол индивидуал. схожд. колес задней оси    ±2,5º ±3' ±2'
 Углы симметрии
 Угол смещения передней оси    ±2,5º ±3' ±2'
 Угол смещения задней оси    ±2,5º ±3' ±2'
 Угол движения    ±2,5º ±3' ±2'
 Угол отклонения геометрии оси    ±2,5º ±3' ±2'

 Напряжение, В 220±10%
 Частота, Гц 50/60
 Диапазон крепления колесного адаптера (захвата), дюймы 12-24
 Рабочая температура, °С +10 ÷ +35
 Потребляемая мощность, Вт 350
 Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
 Гарантия, год 2
 Количество мест в упаковке 7
 Объем, м3 1,7
 Упаковка, ящик деревянный, мм 3000х330х460
 Картонная упаковка (монитор), мм 560х110х400
 Картонная упаковка (системный блок), мм 460х230х490
 Картонная упаковка (принтер), мм 450х310х190
 Картонная упаковка на деревянном поддоне (компьютерная стойка) 610х510х1500
 Объем, м3 1,7
 Масса брутто, кг 165

Схемы установки:
Техно Вектор 6 разрабатывался и проектировался для снятия ограничений, существующих при использовании 3D стендов на подъемниках и в малогабаритных помещениях:
• на расстояние между стойками подъемника;
• на расстояние до фронтальной стены.
Однако Техно Вектор 6 можно успешно применять и на яме!

Ниже приведены схемы вариантов установки Техно Вектор 6 как на подъемнике так и на яме.

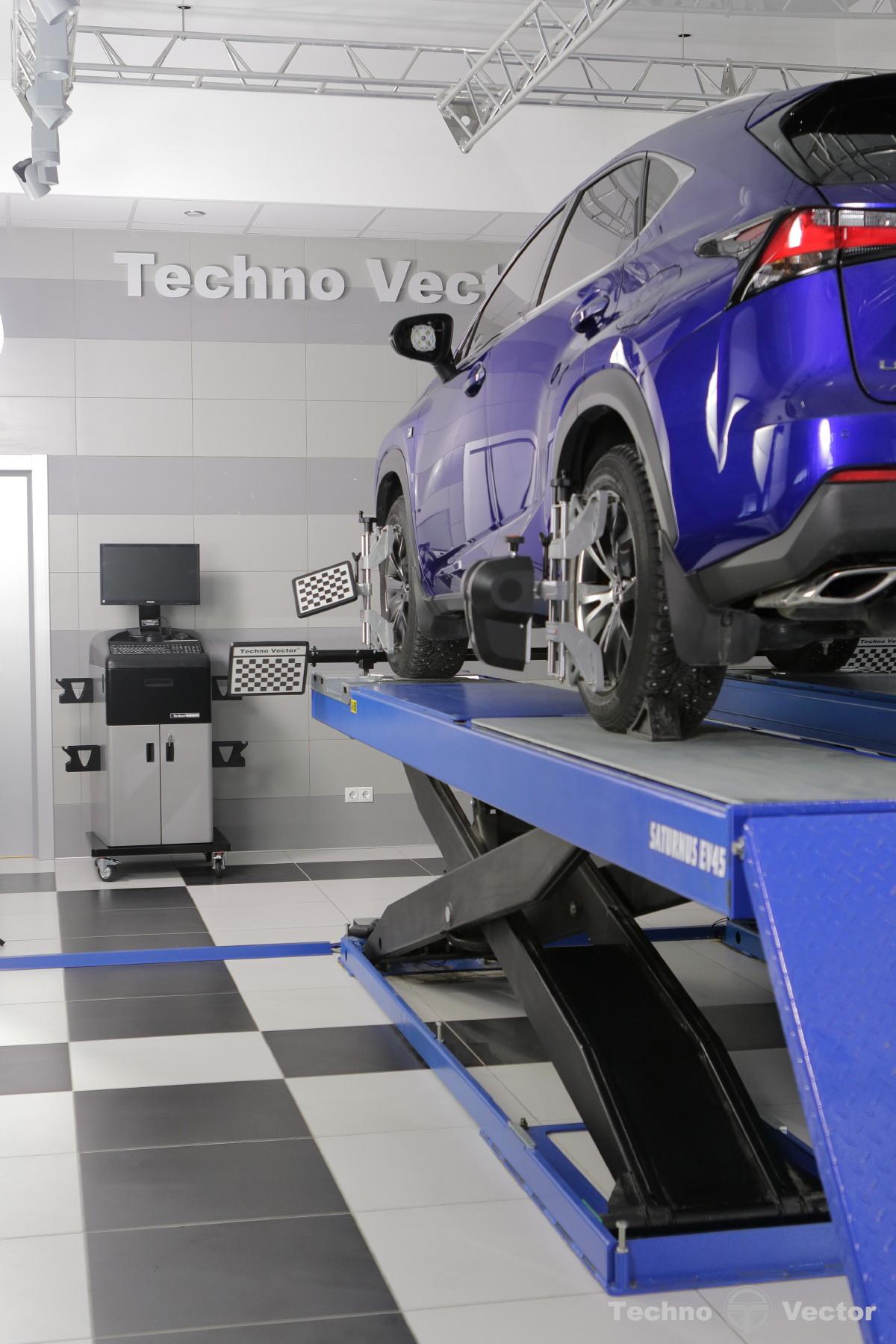

Вариант установки на подъемнике:
При установке на подъемник вал с референсными мишенями кладется на платформы подъемника спереди на расстоянии 250-650 мм от оси переднего колеса автомобиля и поднимается и опускается вместе с автомобилем.

* При таком варианте установки не требуется монтаж стенда и калибровка камер.

Вариант установки на яму:
Организация нового рабочего места (ямы) под Техно Вектор 6 Для установки стенда Техно Вектор 6 на яму необходимо, на этапе проектирования ямы, учесть расположение технологических ниш для референсных мишеней.


* При таком варианте установки не требуется монтаж стенда и калибровка камер.

Установка Техно Вектор 6 на существующее рабочее место (яму)
Вариант 1  (стойки с референсными мишенями)
Если организация технологических ниш невозможна, референсные мишени можно расположить в стойках.
Стойки с установленными в них референсными мишенями монтируются на расстоянии ~700 мм от передней оси колеса автомобиля.

* При таком варианте установки требуется монтаж стоек и калибровка взаимного положения референсных мишеней. Монтаж осуществляется специалистами сервисного центра, имеющего сертификат на установку и пусконаладочные работы стендов Техно Вектор 6, 7.

Вариант 2 (крепление вала с референсными мишенями на стену)
При наличии капитальной стены перед ямой возможно крепление вала с референсными мишеням на стену на кронштейнах. При этом расстояние от передней оси автомобиля до стены должно не превышать 2м. Высота, на которой крепится вал, зависит от расстояния до стены и может лежать в пределах 960-1260 мм

* При таком варианте установки монтаж кронштейнов на стену может осуществляться силами заказчика, с учетом требований к высоте, расстоянию от стены до оси переднего колеса и горизонтальности вала. Калибровка камер не требуется.

* При заказе стенда Техно Вектор 6 уточняйте вариант установки

Упаковка, вид:
