Стапель для правки кабин грузовых автомобилей NSCB
Стенды для правки кабин грузовых автомобилей AUTOSTAPEL, серии NSCB – это профессиональные системы для восстановления геометрии кабин, сочетающие силовую раму, силовые башни и гидравлическое оборудование в едином технологическом комплексе.
Назначение и область применения:
Стенды серии NSCB предназначены для правки деформированных кабин грузовых автомобилей с нарушением геометрии пола, лонжеронов, передних и задних стоек, крыши и дверных проёмов.
Оборудование ориентировано на применение в специализированных кузовных мастерских, дилерских центрах и на предприятиях грузового сервиса, где требуется восстановление кабин до заводских параметров.
Конструкция стенда и крепление кабин:
В основу стендов NSCB заложена рама с интегрированной системой контроля координат (Арт. NSCB-0001), работающая совместно с силовыми башнями и гидравлическими устройствами, что обеспечивает жёсткую опорную базу для установки, фиксации и правки кабин различных марок.

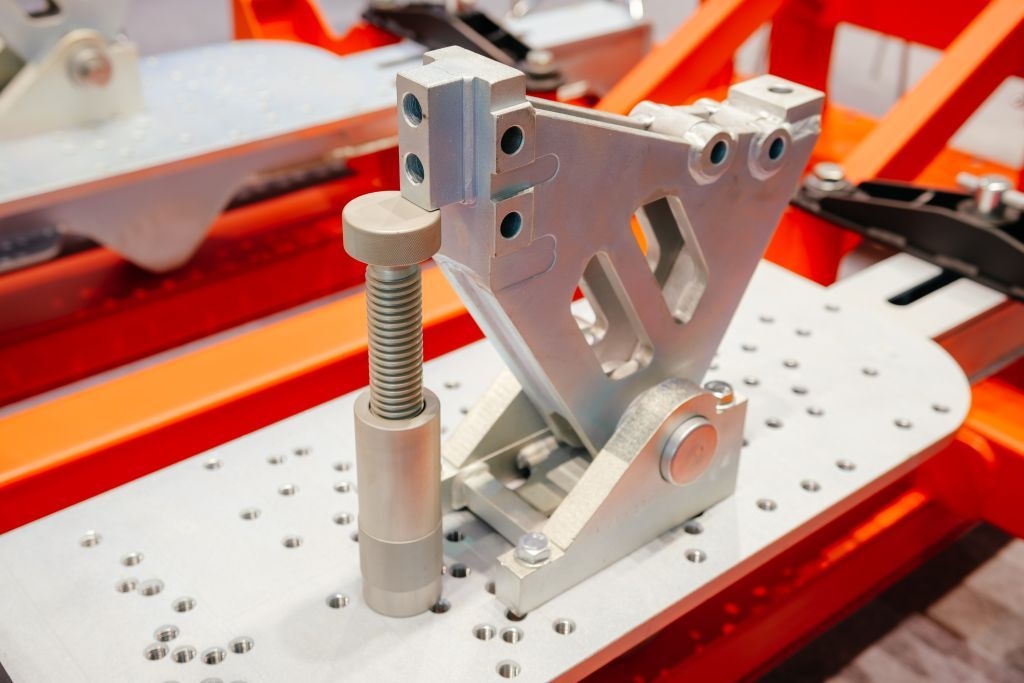

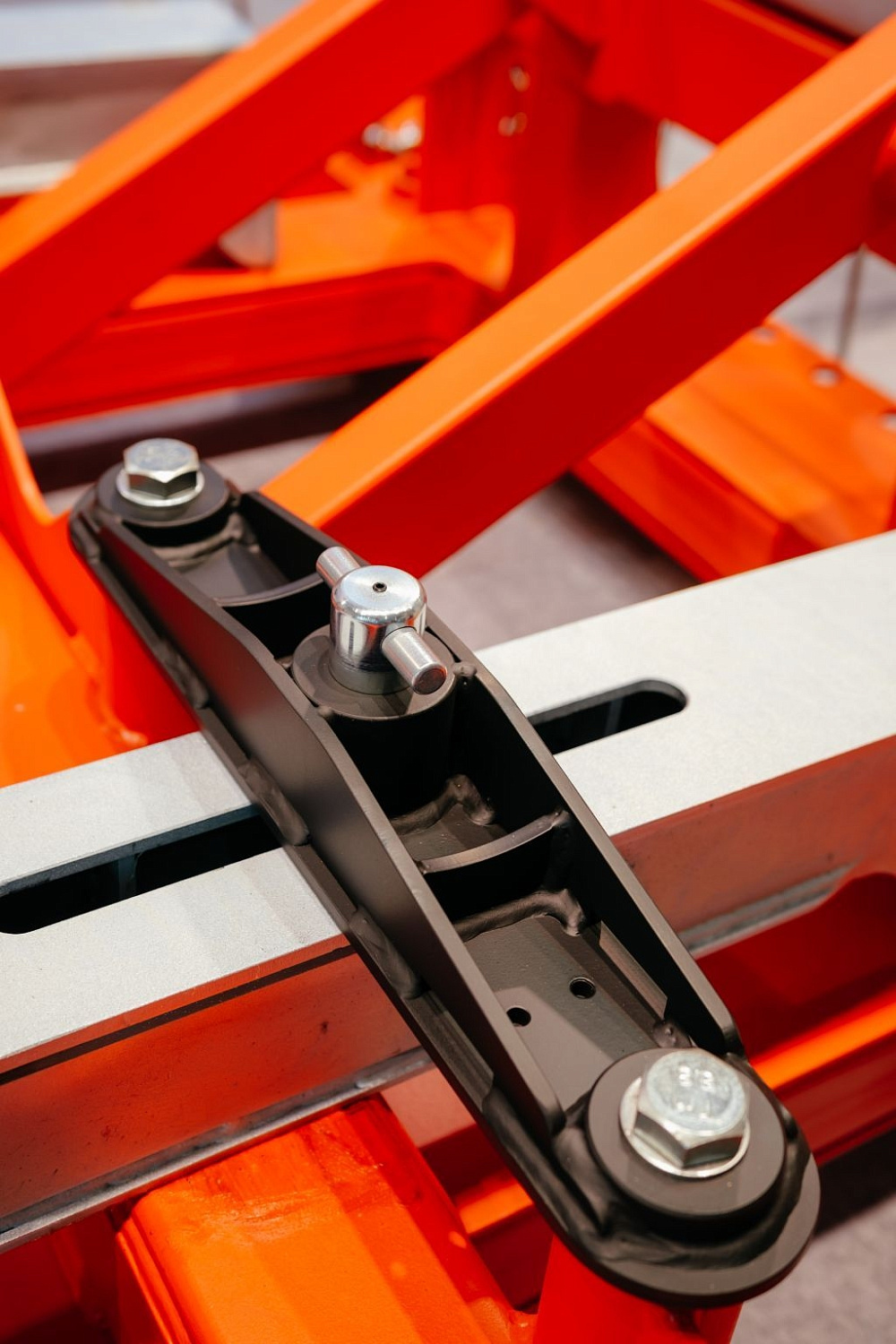

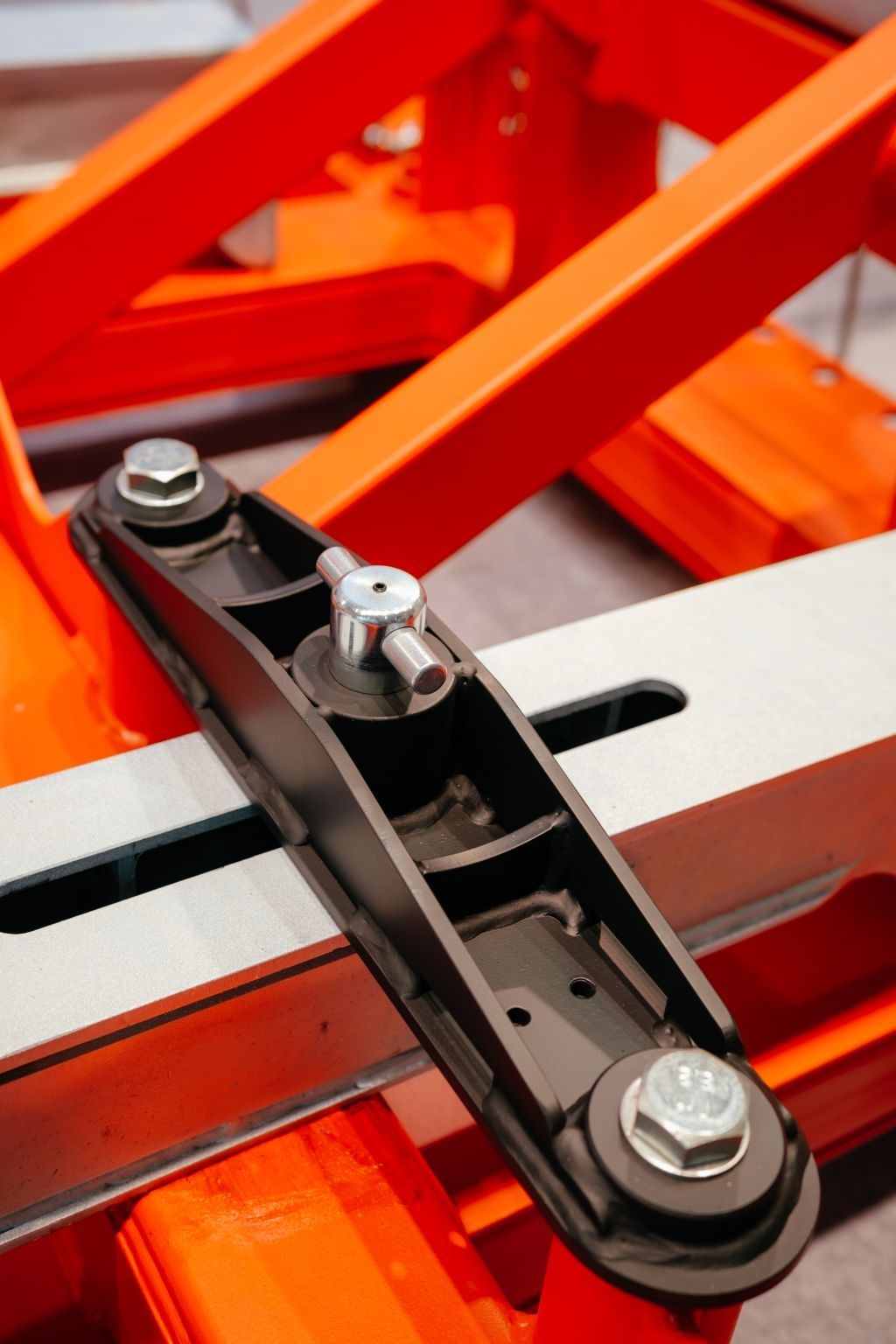

Фиксация кабин выполняется при помощи специальных замков‑адаптеров, которые используют штатные точки крепления и опорные элементы шасси, повышая точность позиционирования и исключая необходимость вмешательства в конструкцию кабины.
Варианты комплектации и выбор системы:
Серия NSCB предусматривает несколько вариантов комплектации, что позволяет подобрать конфигурацию стенда под конкретные задачи сервиса в соответствии с техническим заданием заказчика.
При наличии забетонированной в пол силовой рамы рекомендуется использовать вариант с силовыми башнями серии СБ, жёстко закрепляемыми к силовой раме; при отсутствии такой рамы применяется анкерная система с предварительной установкой анкерных стаканов и силовыми башнями серии СБА, оснащёнными гидравлическим прижимом основания к раме стенда.
Силовые башни и функциональные возможности:

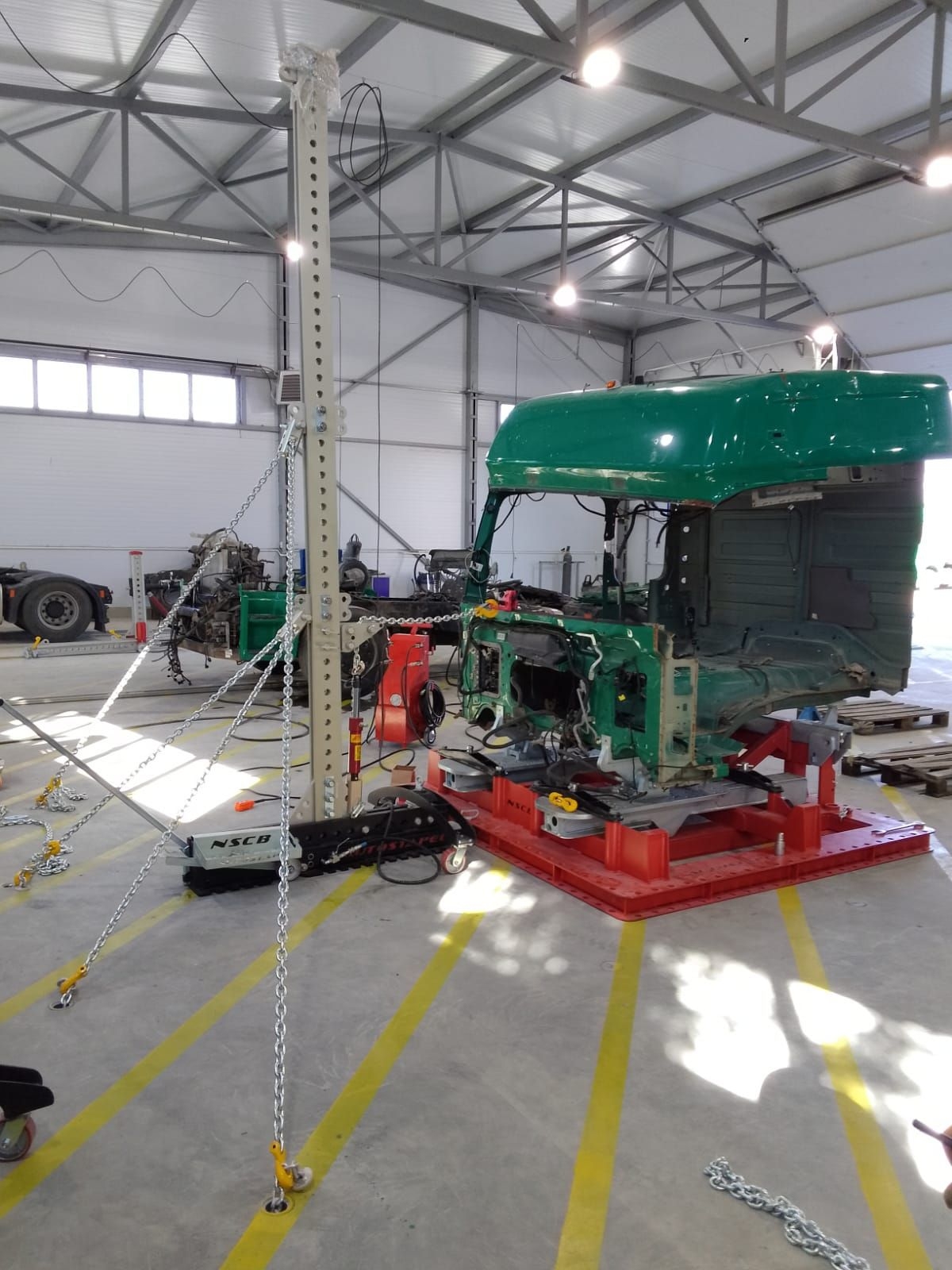

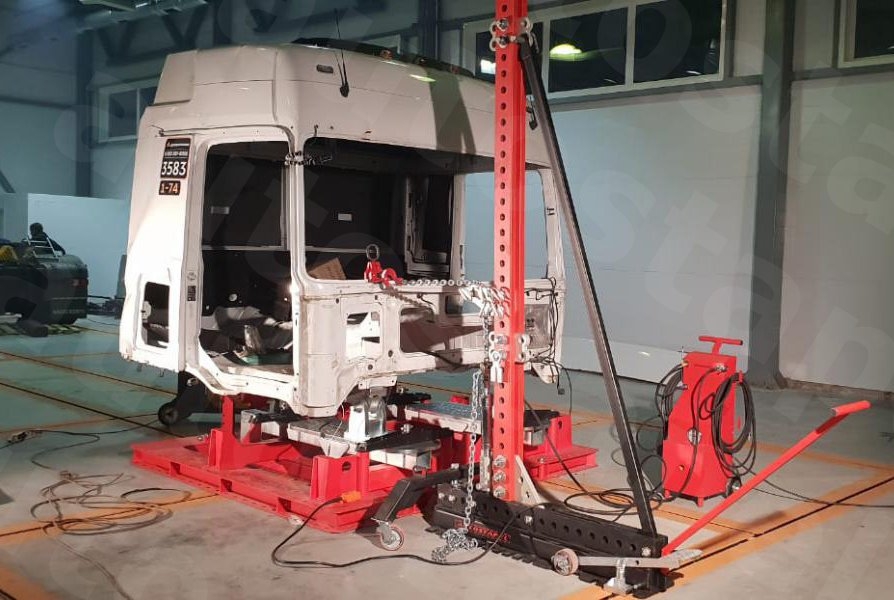

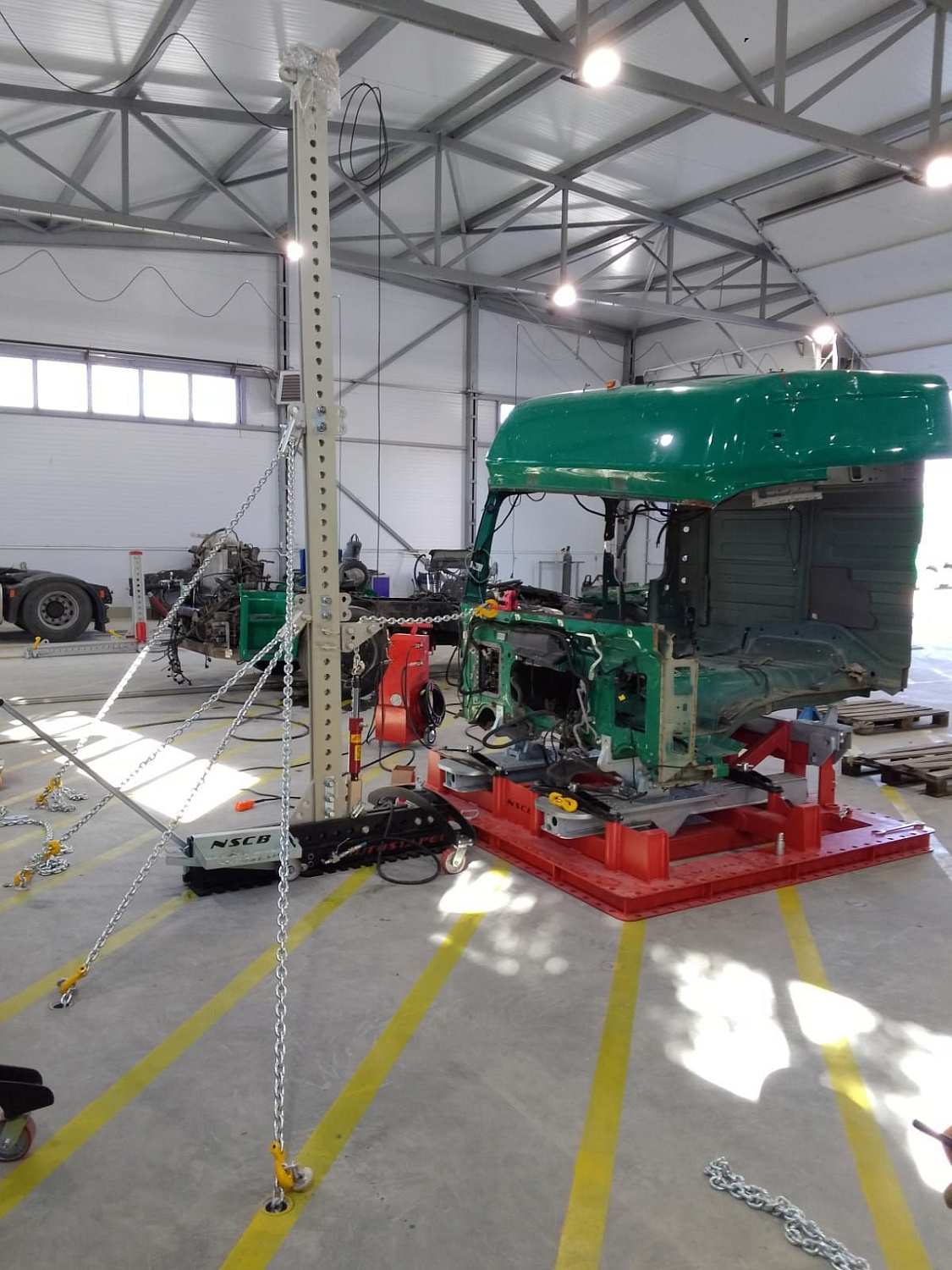

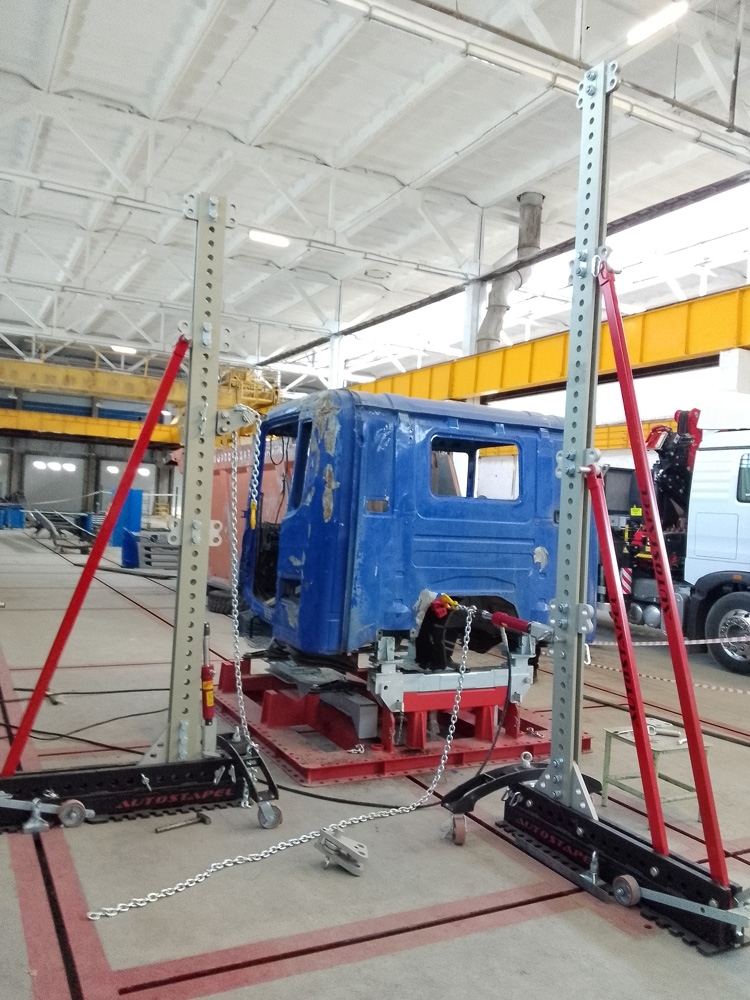

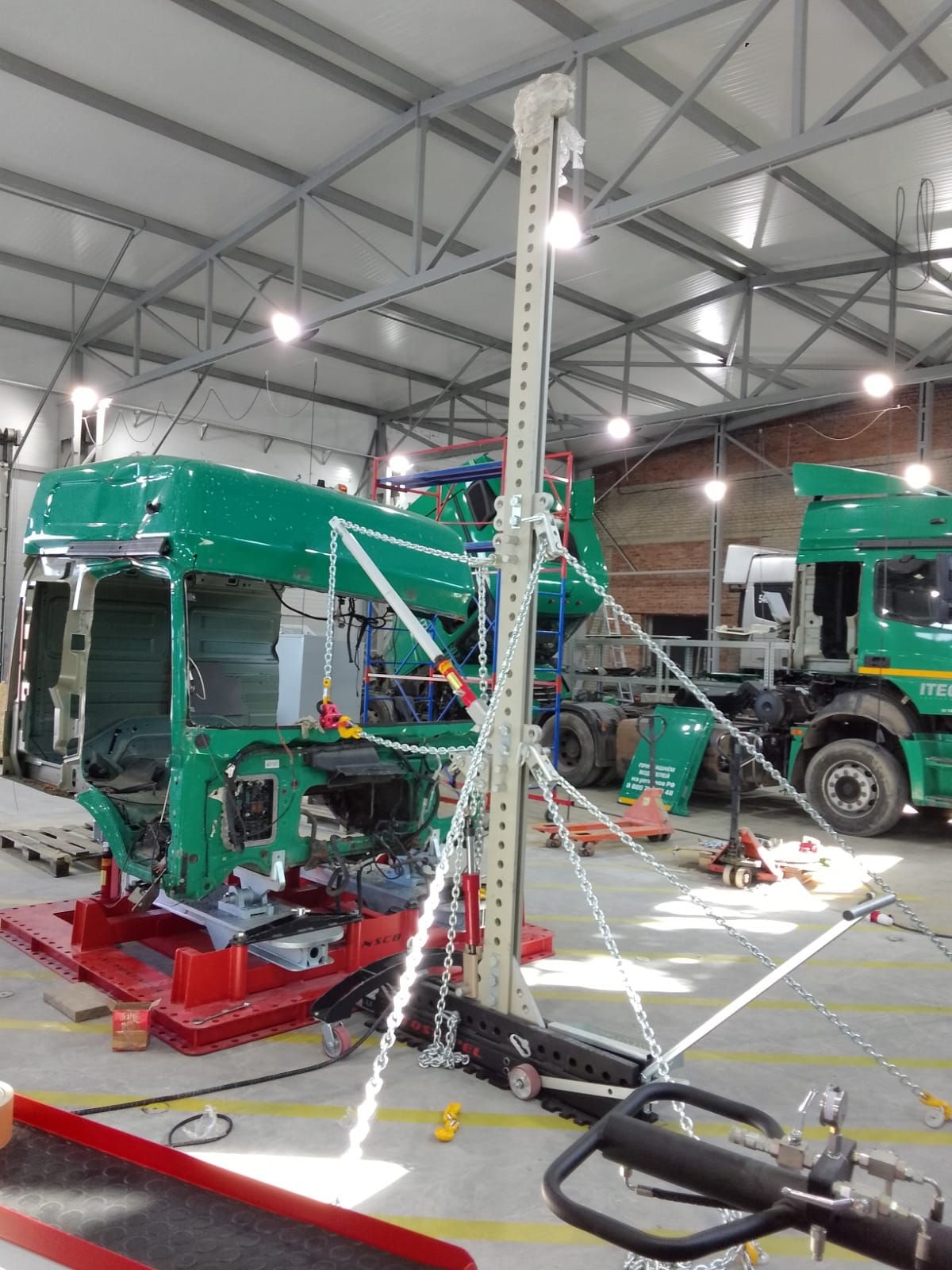

Силовые башни СБ и СБА предназначены для создания тяговых и толкающих усилий, воздействующих на элементы кабины в разных направлениях.
Башни обеих серий выпускаются высотой 2500, 3100, 3500 и 4100 мм, что позволяет выбирать оптимальную конфигурацию под высоту кабин и диапазон работ; совместно с силовой рамой и оснасткой они формируют несколько векторов усилия (тянущее и толкающее, а также тяга вверх и вниз) для комплексного устранения деформаций кабины.

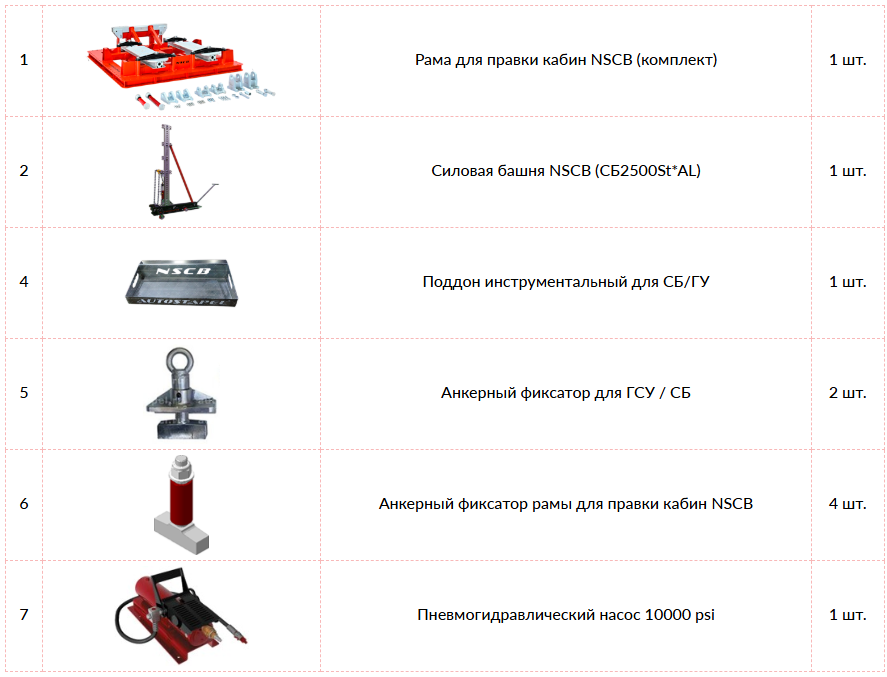

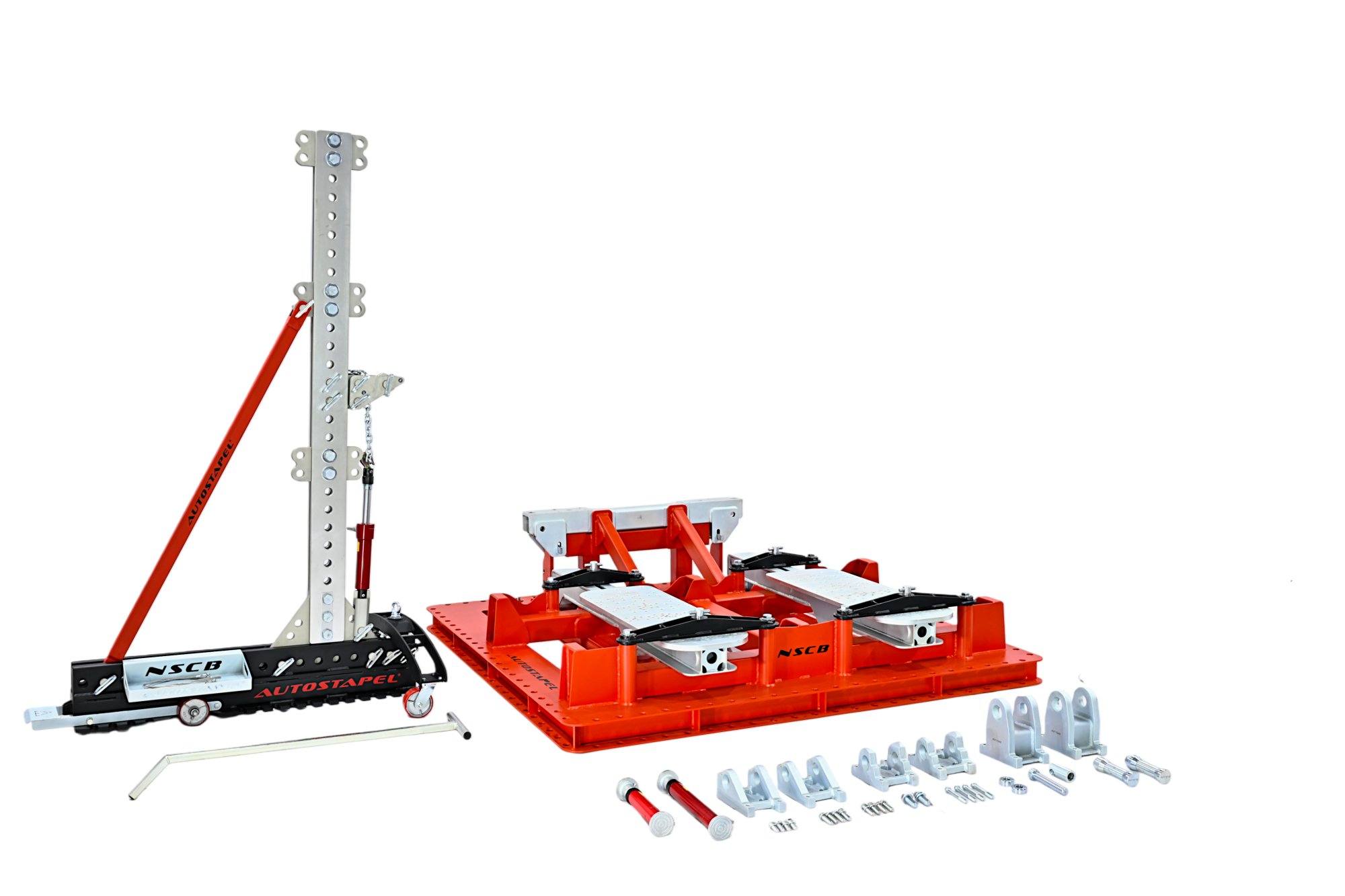

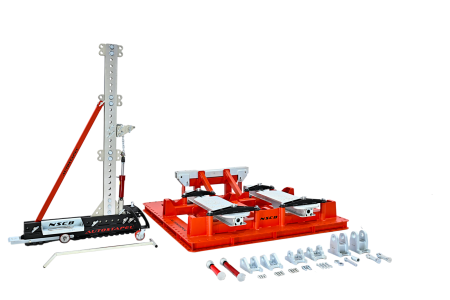

Комплектация:

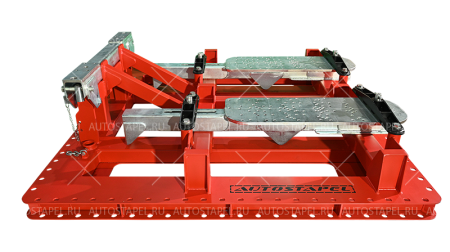

1. Рама для правки кабин NSCB (комплект)Рама для правки кабин грузовых автомобилей NSCB с подвижными пластинами и гидравликой.
Характеристики: длина 2300 мм, ширина 2360 мм, рабочая высота платформы 670 мм, грузоподъёмность 3000 кг.
Комплектация: 1. Рама силовая: основание - 1 шт, координатная плита - 2 шт, траверса установки задней части кабины - 1 шт, прижимы координатных плит - 4 шт, палец фиксации координатных плит - 4 шт, клин фиксации траверсы - 2 шт, наконечник ГЦ подъёма траверсы - 1 шт, палец наконечника ГЦ подъёма траверсы - 1 шт, ГЦ х/ш 150 мм - 1 шт, ГЦ х/ш 250 мм - 1 шт, опорная площадка ГЦ (папа) - 2 шт, опорная площадка ГЦ (мама) - 2 шт, болт М24х60 ГОСТ 7798-70 - 8 шт, шайба под М24 ISO 7089 - 8 шт. 2. Комплект замков-адаптеров: AV1101X - 2 шт, AV1102X - 2 шт, AV1103X - 2 шт, AV1104X - 2 шт, AV1105X - 2 шт, болт М24х60 ГОСТ 7798-70 - 2 шт, болт М16х120 ГОСТ 7798-70 - 4 шт, болт М16х60 ГОСТ 7798-70 - 8 шт, шайба под М24 ISO 7089 - 2 шт, шайба под М16 ISO 7089 - 12 шт.
2. Силовая башня NSCB (СБ2500St*AL) Башня силовая 10 т.высота 2500 мм
Комплектация (на 1 шт.): основание башни в сборе - 1 шт,диагональный усилитель -1шт, вертикальная балка - 2 шт, треугольный соединитель СБ - 1 шт, блок-ролик в сборе - 1 шт, многопозиционная силовая скоба большая - 3шт, обратный гидроцилиндр 10т в сборе с упором - 1 шт, вилочный фиксатор цепи - 1 шт, палец фиксации D35x140 - 12 шт, штифт-кольцо - 10 шт, колесная пара в сборе - 1 шт, транспортировочная ручка - 1 шт, спец-болт М30 - 9 шт, гайка М30 (тефлон) - 9 шт, шайба М30 - 18 шт, цепь тяговая 3,5 м - 1 шт, тяговый крюк - 1 шт,
Стенды для правки кабин грузовых автомобилей AUTOSTAPEL, серии NSCB – это профессиональные системы для восстановления геометрии кабин, сочетающие силовую раму, силовые башни и гидравлическое оборудование в едином технологическом комплексе.
Назначение и область применения:
Стенды серии NSCB предназначены для правки деформированных кабин грузовых автомобилей с нарушением геометрии пола, лонжеронов, передних и задних стоек, крыши и дверных проёмов.
Оборудование ориентировано на применение в специализированных кузовных мастерских, дилерских центрах и на предприятиях грузового сервиса, где требуется восстановление кабин до заводских параметров.
Конструкция стенда и крепление кабин:
В основу стендов NSCB заложена рама с интегрированной системой контроля координат (Арт. NSCB-0001), работающая совместно с силовыми башнями и гидравлическими устройствами, что обеспечивает жёсткую опорную базу для установки, фиксации и правки кабин различных марок.
Фиксация кабин выполняется при помощи специальных замков‑адаптеров, которые используют штатные точки крепления и опорные элементы шасси, повышая точность позиционирования и исключая необходимость вмешательства в конструкцию кабины.
Варианты комплектации и выбор системы:
Серия NSCB предусматривает несколько вариантов комплектации, что позволяет подобрать конфигурацию стенда под конкретные задачи сервиса в соответствии с техническим заданием заказчика.
При наличии забетонированной в пол силовой рамы рекомендуется использовать вариант с силовыми башнями серии СБ, жёстко закрепляемыми к силовой раме; при отсутствии такой рамы применяется анкерная система с предварительной установкой анкерных стаканов и силовыми башнями серии СБА, оснащёнными гидравлическим прижимом основания к раме стенда.
Силовые башни и функциональные возможности:
Силовые башни СБ и СБА предназначены для создания тяговых и толкающих усилий, воздействующих на элементы кабины в разных направлениях.
Башни обеих серий выпускаются высотой 2500, 3100, 3500 и 4100 мм, что позволяет выбирать оптимальную конфигурацию под высоту кабин и диапазон работ; совместно с силовой рамой и оснасткой они формируют несколько векторов усилия (тянущее и толкающее, а также тяга вверх и вниз) для комплексного устранения деформаций кабины.
Комплектация:
1. Рама для правки кабин NSCB (комплект)Рама для правки кабин грузовых автомобилей NSCB с подвижными пластинами и гидравликой.
Характеристики: длина 2300 мм, ширина 2360 мм, рабочая высота платформы 670 мм, грузоподъёмность 3000 кг.
Комплектация: 1. Рама силовая: основание - 1 шт, координатная плита - 2 шт, траверса установки задней части кабины - 1 шт, прижимы координатных плит - 4 шт, палец фиксации координатных плит - 4 шт, клин фиксации траверсы - 2 шт, наконечник ГЦ подъёма траверсы - 1 шт, палец наконечника ГЦ подъёма траверсы - 1 шт, ГЦ х/ш 150 мм - 1 шт, ГЦ х/ш 250 мм - 1 шт, опорная площадка ГЦ (папа) - 2 шт, опорная площадка ГЦ (мама) - 2 шт, болт М24х60 ГОСТ 7798-70 - 8 шт, шайба под М24 ISO 7089 - 8 шт. 2. Комплект замков-адаптеров: AV1101X - 2 шт, AV1102X - 2 шт, AV1103X - 2 шт, AV1104X - 2 шт, AV1105X - 2 шт, болт М24х60 ГОСТ 7798-70 - 2 шт, болт М16х120 ГОСТ 7798-70 - 4 шт, болт М16х60 ГОСТ 7798-70 - 8 шт, шайба под М24 ISO 7089 - 2 шт, шайба под М16 ISO 7089 - 12 шт.
2. Силовая башня NSCB (СБ2500St*AL) Башня силовая 10 т.высота 2500 мм
Комплектация (на 1 шт.): основание башни в сборе - 1 шт,диагональный усилитель -1шт, вертикальная балка - 2 шт, треугольный соединитель СБ - 1 шт, блок-ролик в сборе - 1 шт, многопозиционная силовая скоба большая - 3шт, обратный гидроцилиндр 10т в сборе с упором - 1 шт, вилочный фиксатор цепи - 1 шт, палец фиксации D35x140 - 12 шт, штифт-кольцо - 10 шт, колесная пара в сборе - 1 шт, транспортировочная ручка - 1 шт, спец-болт М30 - 9 шт, гайка М30 (тефлон) - 9 шт, шайба М30 - 18 шт, цепь тяговая 3,5 м - 1 шт, тяговый крюк - 1 шт,
