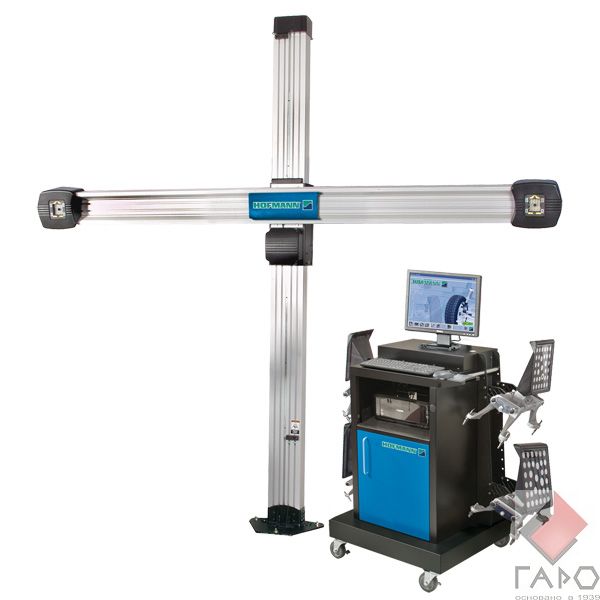

Стенд сход-развал 2-х камерный 3D HOFMANN Geoliner 650 XD KIT LIFT с электромеханическим подъемником измерительных камер. Без комплекта ПК. Предназначен для измерения геометрии подвески легковых автомобилей, лёгких грузовиков и микроавтобусов.
Новые камеры XD с высоким разрешением обеспечивают быстрые и точные измерения, а также диагностические данные в реальном режиме времени.
Техническое описание HOFMANN Geoliner 650 XD KIT LIFT
Технические возможности HOFMANN Geoliner 650 XD KIT LIFT
Дополнительные возможности Geoliner 650 XD KIT LIFT
Принцип измерения основан на анализе трёхмерного изображения, получаемого при помощи двух стационарных камер высокого разрешения установленных на горизонтальной балке и четырёх беспроводных мишенях, прикрепляемых к колёсным дискам автомобиля Компенсация биения дисков прокаткой. В конструкции камер применены излучающие матрицы на неслепящих светодиодах. Прилагающаяся электронная база данных насчитывает более 100000 моделей автомобилей. Версия программы Geo Pro 32 advanced.
Новые камеры XD с высоким разрешением обеспечивают быстрые и точные измерения, а также диагностические данные в реальном режиме времени.
• Предназначен для измерения геометрии подвески легковых автомобилей, лёгких грузовиков и микроавтобусов.
• Принцип измерения основан на анализе трёхмерного изображения, получаемого при помощи двух стационарных видеокамер установленных на горизонтальной балке и четырёх беспроводных мишенях, прикрепляемых к колёсным дискам автомобиля, в процессе его прямой и обратной прокатки.
• Процедура измерений всех углов установки колёс, регламентируемых заводом-изготовителем конкретного автомобиля, занимает, в среднем, не более 3 минут.
• В конструкции камер применены излучающие матрицы на неслепящих инфракрасных светодиодах, существенно снизить «слепящий» эффект, когда ваш взгляд случайно попадает на излучатель или мишень.
• В конструкции камер используются вспомогательные светодиодные индикаторы, которые устанавливаются вокруг каждой из двух цифровых камер. В процессе работы данные индикаторы направляют действия оператора и дают подсказки так же, как это сделано в самой программе стенда.
• Электро-механический подъемник балки с камерами.
• Удобная графика позволяет проанализировать положение колёс в трёхмерном виде и сделать вывод о необходимости дальнейших регулировок.
• В зависимости от условий эксплуатации стенда и типа передних поворотных кругов оператор может выбрать стандартную прокатку автомобиля- назад или вперед на 20 см или комбинированную прокатку назад-вперед на 10 см. • Показания углов установки колес появляются буквально через несколько секунд после прокатки
• Программно-анимационный фильм позволяет наиболее безошибочным образом представить элементы подвески, предназначенные для регулирования и дать четкие указания по регулировкам.
• Прилагающаеся электронная база данных насчитывает более 100000 моделей автомобилей.
• Базовая диагностика рамы
• Оператор может сам формировать желаемую последовательность операций
• Лифтовая версия (подъем/опускание балки с камерами с клавиатуры)
• Может использоваться функция short- bay
• Версия KIT (со строенным ПК, но без монитора и принтера)
• Мишени XD самых малых размеров из предлагаемых Hofmann
• Усовершенствованная технология камер и мишеней
• Стандартные колёсные зажимы
Новое программное обеспечение Pro 42 отличается от Pro 32:
• Колёсные зажимы и мишени – легче и занимают меньше места
• Зажимы одинаковые, на каждом колесе собственные мишени
• ПО быстрее - инструменты поиска и «карусель» - на стартовом экране
• Новый удобный экран данных клиента
• Новый многоязычный интерфейс
• Видеонаблюдение за въездом
• Новые анимационные экраны регулировок
• Контроль положения руля после регулировок
• Присутствует процедура EZ TOE (помощь при регулировке схождения в труднодоступных точках регулировки)
• Взаимодействие со сканером – сброс показаний датчика положения руля
• Измерения выполняются быстрее (позиционирование)
• Печать протокола в формате PDF
• EZ Toe – регулировка схождения передних колес при повернутом и не зафиксированном рулевом колесе. Всегда прямой руль после регулировки.
• EZ Access – функция проведения регулировок со снятыми колесами.
Технические характеристики HOFMANN Geoliner 650 XD KIT LIFT
| Схождение колеса, переднее/заднее, град | ±35 |
| Суммарное схождение передней/задней оси, град | ±60/±40 |
| Макc. угол поворота колеса, град | 50 |
| Развал колеса передней/задней оси, град | ±55 |
| Продольный наклон оси поворота передней оси | ±30 |
| Поперечный наклон оси поворота, град | ±30 |
| Угол оси тяги автомобиля, град | ±35 |
| Диапазон зажима (без удлинителей), мм | 11 - 22 (29,94 – 55,88 см) |
| Колея, мм | 1220 - 2440 |
| Колесная база, мм | 2010 - 4570 |
| Точность отображения угловых величин, минуты | 1 |
| Рабочая температура, °С | от 0 до +45 |
| Электропитание, В/Гц | 230/50 |
