Артикул:
PCU-1000

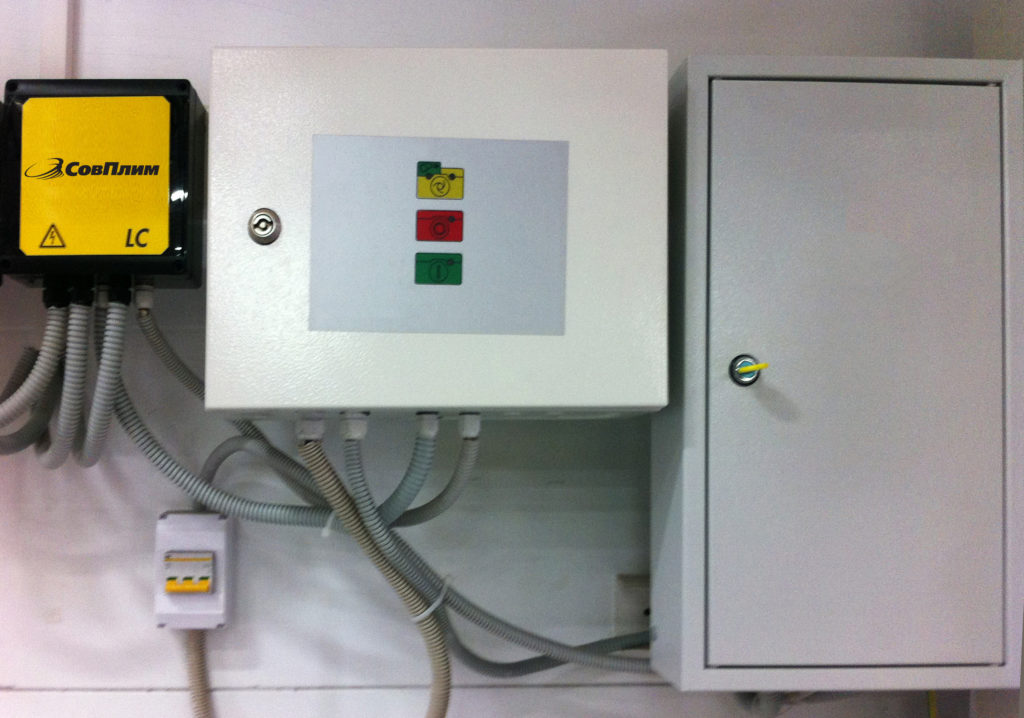

Аппарат управления центральным вентилятором PCU-1000
Описание:
Аппарат автоматического контроля предназначен для общего управления работой централизованной системой вентиляции или индивидуальным вентилятором. Может использоваться в сочетании с автоматическими заслонками AD.
Аппарат автоматически включает/выключает центральный (канальный) вентилятор, получая сигнал от датчика давления или автоматической заслонки, благодаря чему удаляется только загрязненный воздух, экономится электроэнергия и снижается фоновый шум.
Управление аппаратом может производится вручную.
Запаздывание отключения вентилятора для удаления остаточных дымов регулируется вручную в пределах от 7 с до 6 мин.
Технические характеристики PCU-1000
• Входное напряжение питания 3 фазы/380 В, частота сети 50 Гц.
• Контактное напряжение для датчиков давления РС-500 и заслонок AD: 10-12 В пост. тока.
• Выходное напряжение для питания заслонок 1/220В может подаваться непосредственно от PCU-1000.
• Выходное напряжение для питания вентилятора 1/200 В или 3/380 В.
• Возможно подключение до 10 автоматических заслонок AD или датчиков РС-500.
• Датчик давления РС-500 может реагировать на перепад давления в пределах от 25 Па до 200 Па. Контактное напряжение 10-12 В пост. тока. Диаметр входного патрубка 1/8 дюйма. Рабочая температура от -40 °С до 120 °С. Материал – полиэстер.
• Управление работой аппарата может проводиться вручную от дистанционного выключателя.
Примечание:
Необходимо использовать предохранитель, рассчитанный на соответствующую перегрузку электродвигателя вентилятора.
Общий принцип работы:
В автоматическом режиме сигнал для включения вытяжного вентилятора поступает на PCU-1000 от датчика давления РS-1500. Датчик реагирует на увеличение давления в вытяжной системе при запуске двигателя автомобиля. Чувствительность датчика давления может регулироваться под любой тип двигателя автомобиля поворотом регулировочного винта.
При запуске двигателя автомобиля датчик давления срабатывает и выдает сигнал на открытие автоматической заслонки и включение вентилятора.
При выключении двигателя автомобиля давление в вытяжной системе уменьшается, сигнал от датчика давления пропадает, после этого с определенной задержкой закрывается автоматическая заслонка, и отключается вытяжной вентилятор. Время задержки отключения вытяжного вентилятора может регулироваться в пределах от 7 с до 6 мин.
При включении аппарата управления в «ручном» режиме вытяжной вентилятор работает постоянно.
Аппарат управления также имеет кнопку отключения вытяжного вентилятора.
Описание:
Аппарат автоматического контроля предназначен для общего управления работой централизованной системой вентиляции или индивидуальным вентилятором. Может использоваться в сочетании с автоматическими заслонками AD.
Аппарат автоматически включает/выключает центральный (канальный) вентилятор, получая сигнал от датчика давления или автоматической заслонки, благодаря чему удаляется только загрязненный воздух, экономится электроэнергия и снижается фоновый шум.
Управление аппаратом может производится вручную.
Запаздывание отключения вентилятора для удаления остаточных дымов регулируется вручную в пределах от 7 с до 6 мин.
Технические характеристики PCU-1000
• Входное напряжение питания 3 фазы/380 В, частота сети 50 Гц.
• Контактное напряжение для датчиков давления РС-500 и заслонок AD: 10-12 В пост. тока.
• Выходное напряжение для питания заслонок 1/220В может подаваться непосредственно от PCU-1000.
• Выходное напряжение для питания вентилятора 1/200 В или 3/380 В.
• Возможно подключение до 10 автоматических заслонок AD или датчиков РС-500.
• Датчик давления РС-500 может реагировать на перепад давления в пределах от 25 Па до 200 Па. Контактное напряжение 10-12 В пост. тока. Диаметр входного патрубка 1/8 дюйма. Рабочая температура от -40 °С до 120 °С. Материал – полиэстер.
• Управление работой аппарата может проводиться вручную от дистанционного выключателя.
Примечание:
Необходимо использовать предохранитель, рассчитанный на соответствующую перегрузку электродвигателя вентилятора.
Общий принцип работы:
В автоматическом режиме сигнал для включения вытяжного вентилятора поступает на PCU-1000 от датчика давления РS-1500. Датчик реагирует на увеличение давления в вытяжной системе при запуске двигателя автомобиля. Чувствительность датчика давления может регулироваться под любой тип двигателя автомобиля поворотом регулировочного винта.
При запуске двигателя автомобиля датчик давления срабатывает и выдает сигнал на открытие автоматической заслонки и включение вентилятора.
При выключении двигателя автомобиля давление в вытяжной системе уменьшается, сигнал от датчика давления пропадает, после этого с определенной задержкой закрывается автоматическая заслонка, и отключается вытяжной вентилятор. Время задержки отключения вытяжного вентилятора может регулироваться в пределах от 7 с до 6 мин.
При включении аппарата управления в «ручном» режиме вытяжной вентилятор работает постоянно.
Аппарат управления также имеет кнопку отключения вытяжного вентилятора.
