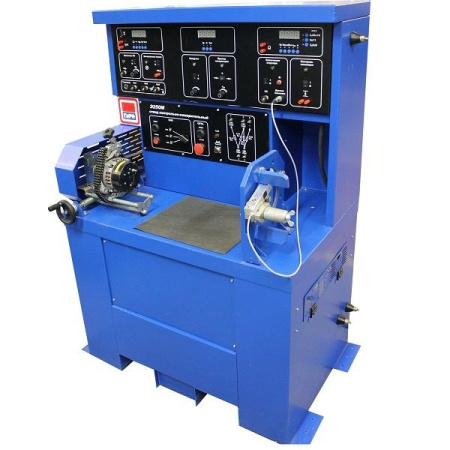

Стенд для проверки электрооборудования Э-250-02

Артикул Э-250М-02
Бренд ГАРО
Страна производства Россия
Телефоны консультантов :
+7(925)505 33 80 Андрей Гончаров
+7(925)505 33 75 Александр Макеев
+7(925)504 90 92 Андрей Шутиков
+7(929)675 03 38 Максим Комов
e-mail: zakaz@garo.cc
Цена: 430 000 руб.

Стенды Э-250М-02 предназначен для диагностики снятого с автомобиля и нового электрооборудования от легковых до грузовых автомобилей  в условиях автотранспортных предприятий, авторемонтных заводов, фирм и мастерских, станций технического обслуживания автомобилей, для профильных учебно-образовательных учреждений и магазинов автозапчастей.


Стенд ЭМ-250-02 - это модернизированный стенд таких широко известный и проверенный временем,моделей как, Э-250 и Э-250-02. Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик электрооборудования с целью проверки его работоспособности, определения технического состояния и поиска неисправностей.

Стенд Э-250М-02 обеспечивает проверку:

Генераторов на холостом ходу и под нагрузкой, стартеров в режимах холостого хода и полного торможения, реле-регуляторов, тяговых реле стартеров, реле-прерывателей, коммутационных реле, электроприводов агрегатов автомобиля, обмоток якорей, полупроводниковых приборов, резисторов.


Техническое описание стенда Э-250

Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки. Яркие, легко читаемые цифровые индикаторы. Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения.

Оснащается устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки. Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства. Определение частоты вращения на холостом ходу и под нагрузкой производится с помощью тахометра.

Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения и тока нагрузки. Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поли клиновым (плоскоременным) приводами. В качестве источника стартерного питания применяется сетевой источник питания (СИП). Встроенная плавно-ступенчатая электронная нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А. Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок.


Технические характеристики Э-250-02

Тип конструкциистационарный
Проверяемые генераторымощностью до 6,5 кВт в режиме холостого хода (х.х.) и под нагрузкой величиной до 3 кВт с током нагрузки до 160А
Проверяемые стартерымощностью до 11 кВт в режиме х.х. и мощностью до 9 кВт в режиме полного или плавного торможения
Напряжение проверяемого электрооборудования, В12/24 (14/28)
Электропитание стендаот трехфазной сети переменного тока 380 В, частотой 50 Гц
Максимальная мощность при проверке стартеров, кВ•А20
Диапазоны измерения силы постоянного тока, А0,5–5; 5–150; 150–500; 300–1 000
Диапазоны измерения напряжения постоянного и переменного тока, В0,2–2; 2–20; 20–40
Диапазон измерения крутящего момента, Н•м10-100
Диапазоны измерения сопротивления постоянному току, Ом1–100; 1–100 000
Диапазон измерения частоты вращения, об/мин500–9 500
Частота вращения привода стенда, об/мин500–6 000

Методика проверки генераторовна х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счёт регулируемого привода
Метод нагрузки стартеровпри помощи полного тормоза
Источник питания при проверке стартеровсетевой источник питания (СИП)
Габариты, мм800x1200x1600
Габариты в упаковке, мм950x1300x1700
Масса нетто (брутто), кг245 (297)


Комплектация стенда Э-250-02


Упаковка, вид:
