Артикул:
М-108Э-4

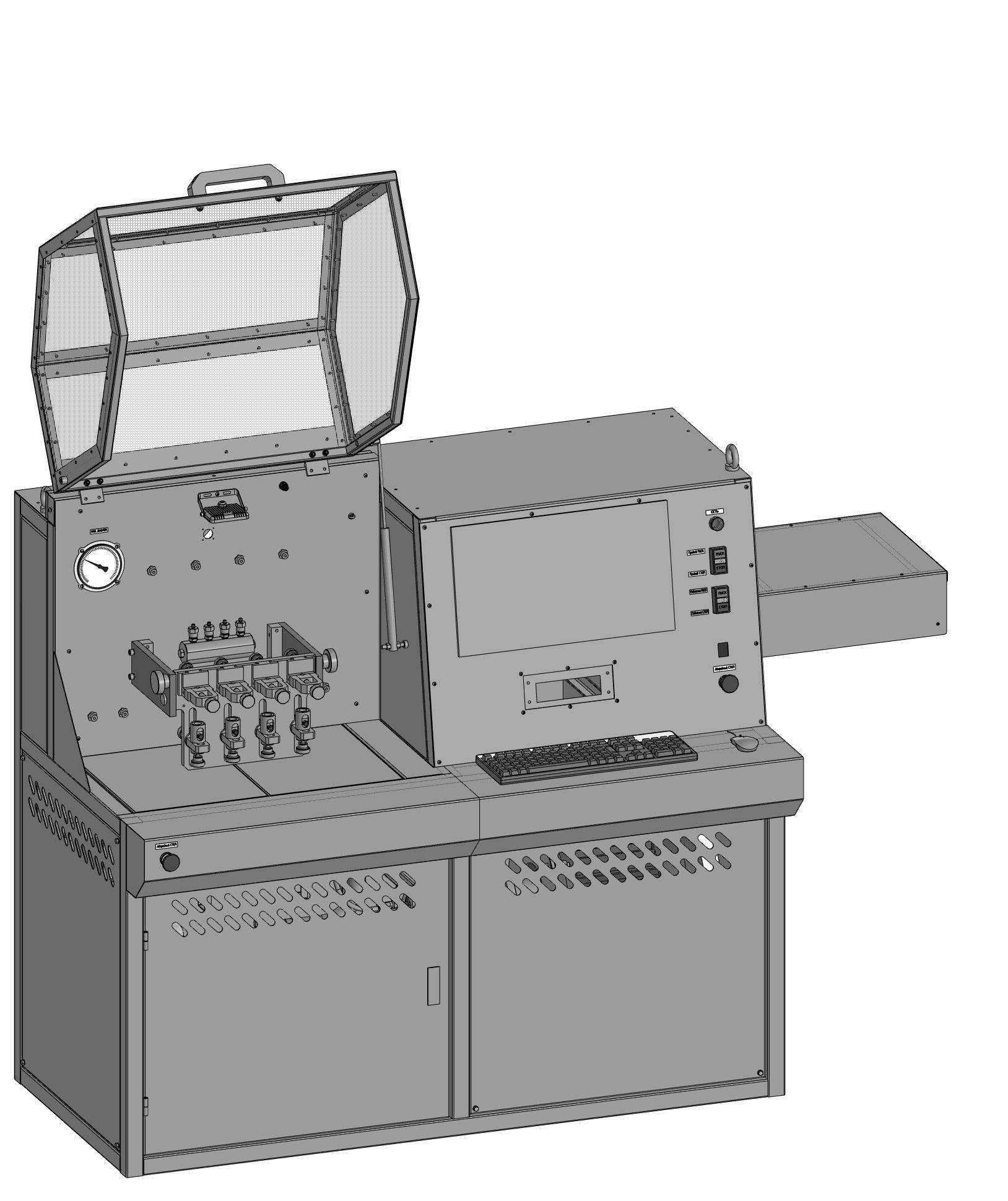

Стенд для диагностики форсунок Common Rail с функцией кодирования и безмензурочной с-мой измерения ( на 4 форсунки) М-108Э-4

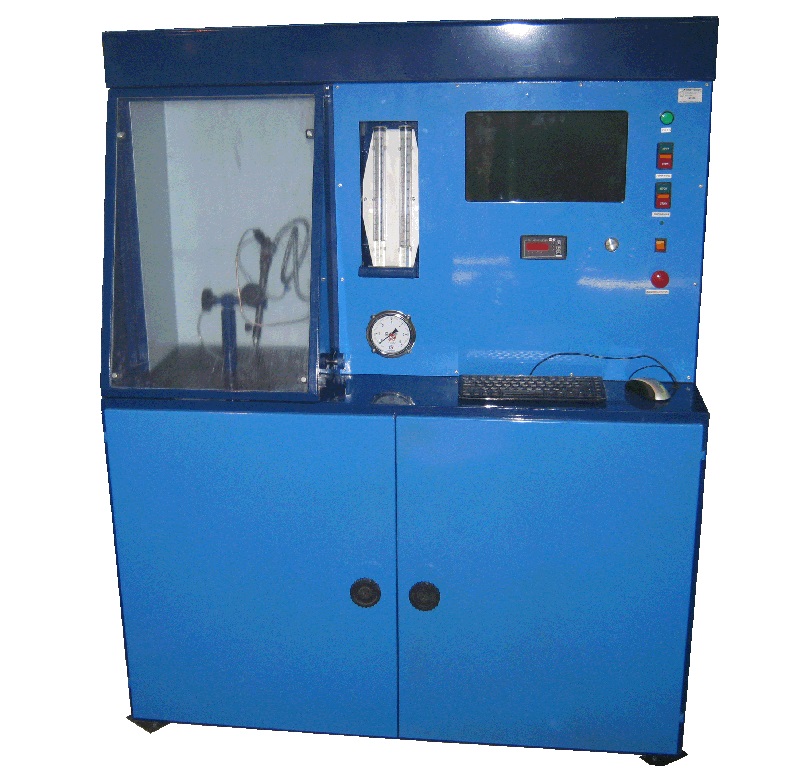

Диагностический стенд М-108 для форсунок Common Rail и А-04
Стенд М-108 предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04. Стенд оснащен мензурочной измерительной системой, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.
Стенд М-108 предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.
На стенде можно проверить следующие параметры:
- минимальную длительность импульса срабатывания форсунки (BIP - сигнал);
- минимальное давление срабатывания форсунки;
- производительность форсунки в различных режимах.
Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи компьютера, на котором отображается информация при проведении тестов.
Стенд М-108 состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.
В комплект поставки стенда входят:
комплект кабелей для форсунок Bosch, Delphi, Denso;
дополнительные принадлежности для тестирования форсунок.
- ж/к дисплей
- дистанционное управление модулятором сигналов
- регулирование давления в аккумуляторе от 100 до 1600 бар
- мензурочная система измерения:
замер подачи 40 мл/ 135 мл
замер обратки 40 мл/ 135 мл
- частота включения форсунки 16 Гц
- длительность импульса открытия форсунки 160 – 5000мкс
- наличие насоса подкачки
- наличие манометра контроля давления в линии подкачки топлива
- длительность импульса открытия форсунки 160 – 5000мкс
- тонкость фильтрации топлива 2 мкм
- объем топливного бака 20 л
- температурный контроль тестовой жидкости в диапазоне 0-100±3 град.С
- защитный экран оргстекло (h=6мм)
- питание 380В, 50 Гц
- максимально потребляемая мощность 5,5 кВт
- масса 250 кг
- габариты 1050x1690x665 мм
Комплект поставки М-108Э-4
М-108 Стенд для диагностики форсунок Common Rail
Трубопровод высокого давления в защитной оплетке М12хМ14 (600 мм)
Трубопровод высокого давления в защитной оплетке М14хМ14 (600 мм)
CR-024 Адаптер для форсунок Renault Premium 0 445 120 003, 004, 009, 010, 014, 015, 019, 020
CR-027 Адаптер для форсунок MAN 0 445 120 044, 024, 053, 055, 056, 068, 154
CR-028 Адаптер для форсунок MAN 0 445 120 030, 061, 040, 041, 083, 100, 110, 111, 164, 165, 217, 218, 219
CR-029 Адаптер для форсунок IVECO 0 445 120 007, 018, 028, 032, 046, 054, 057, 069, 075, 079, 103, 113, 114, 182, 183, 208, 209, 210, 211, 212
Штуцер подачи D=6 мм
Штуцер подачи D=6 мм
Фитинг прямой 6512 6-1/8
Кабель для форсунок BOSCH
Кабель для форсунок с винтовым зажимом
Кабель для форсунок пьезо BOSCH, SIEMENS (красная изоляция)
Адаптер отвода топлива форсунки BOSCH
Наконечник распылителя D 7 мм
Наконечник распылителя D 9 мм
Виброопора

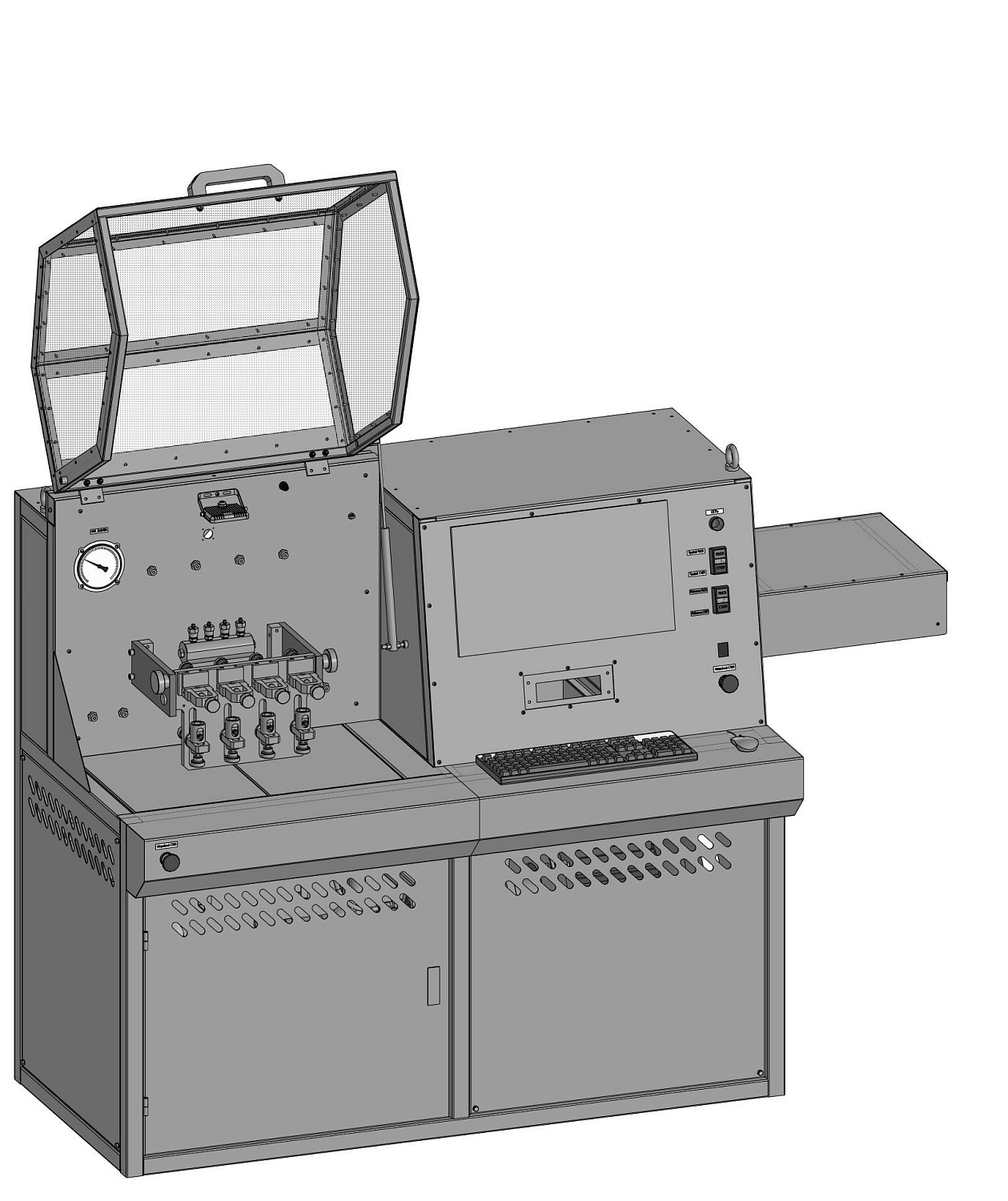

Диагностический стенд М-108 для форсунок Common Rail и А-04
Стенд М-108 предназначен для диагностики форсунок Common Rail производства Bosch, Delphi, Denso, Siemens (в том числе пьезо) и форсунок А-04. Стенд оснащен мензурочной измерительной системой, базой с тест-планами для электромагнитных форсунок фирмы Bosch, Denso, Delphi и пьезоэлектрических Piezo Bosch с возможностью обновления и самостоятельного пополнения.
Стенд М-108 предназначен для работы в помещениях при температуре от 10°С до 35°С, относительной влажности 65% при температуре 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст. Климатеческое исполнение УХЛ 4 ГОСТ 15150-69.
На стенде можно проверить следующие параметры:
- минимальную длительность импульса срабатывания форсунки (BIP - сигнал);
- минимальное давление срабатывания форсунки;
- производительность форсунки в различных режимах.
Управление поддерживанием давления в системе подачи топлива к форсунке, длительностью импульса открытия форсунки, электроклапанами подачи топлива в мерные ёмкости стенда, осуществляется при помощи компьютера, на котором отображается информация при проведении тестов.
Стенд М-108 состоит из корпуса, системы топливоподачи, системы термостабилизации топлива, электрооборудования и мерного блока. Питание электрооборудования стенда осуществляется от трёхфазной сети переменного тока 380 В, 50 Гц.
В комплект поставки стенда входят:
комплект кабелей для форсунок Bosch, Delphi, Denso;
дополнительные принадлежности для тестирования форсунок.
Технические характеристики М-108Э-4
проверка 1-ой форсунки- ж/к дисплей
- дистанционное управление модулятором сигналов
- регулирование давления в аккумуляторе от 100 до 1600 бар
- мензурочная система измерения:
замер подачи 40 мл/ 135 мл
замер обратки 40 мл/ 135 мл
- частота включения форсунки 16 Гц
- длительность импульса открытия форсунки 160 – 5000мкс
- наличие насоса подкачки
- наличие манометра контроля давления в линии подкачки топлива
- длительность импульса открытия форсунки 160 – 5000мкс
- тонкость фильтрации топлива 2 мкм
- объем топливного бака 20 л
- температурный контроль тестовой жидкости в диапазоне 0-100±3 град.С
- защитный экран оргстекло (h=6мм)
- питание 380В, 50 Гц
- максимально потребляемая мощность 5,5 кВт
- масса 250 кг
- габариты 1050x1690x665 мм
Комплект поставки М-108Э-4
М-108 Стенд для диагностики форсунок Common Rail
Трубопровод высокого давления в защитной оплетке М12хМ14 (600 мм)
Трубопровод высокого давления в защитной оплетке М14хМ14 (600 мм)
CR-024 Адаптер для форсунок Renault Premium 0 445 120 003, 004, 009, 010, 014, 015, 019, 020
CR-027 Адаптер для форсунок MAN 0 445 120 044, 024, 053, 055, 056, 068, 154
CR-028 Адаптер для форсунок MAN 0 445 120 030, 061, 040, 041, 083, 100, 110, 111, 164, 165, 217, 218, 219
CR-029 Адаптер для форсунок IVECO 0 445 120 007, 018, 028, 032, 046, 054, 057, 069, 075, 079, 103, 113, 114, 182, 183, 208, 209, 210, 211, 212
Штуцер подачи D=6 мм
Штуцер подачи D=6 мм
Фитинг прямой 6512 6-1/8
Кабель для форсунок BOSCH
Кабель для форсунок с винтовым зажимом
Кабель для форсунок пьезо BOSCH, SIEMENS (красная изоляция)
Адаптер отвода топлива форсунки BOSCH
Наконечник распылителя D 7 мм
Наконечник распылителя D 9 мм
Виброопора
