Артикул:
СДМ-12-01-22

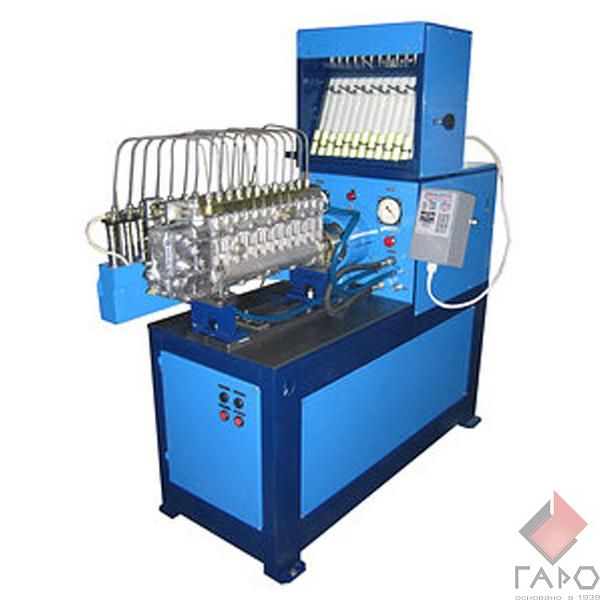

Стенд для испытания и регулировки ТНВД дизельных двигателей СДМ-12-01-22 (12 секционный) (с встроенной станцией подкачки) Предназначены для диагностики и регулировки всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства с количеством секций до 12 (с встроенной станцией подкачки) 22кВт
Универсальные стенды СДМ, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
величина и равномерность подачи топлива секциями (производительность насосных секций);
частота вращения вала ТНВД в момент начала действия регулятора;
давление открытия нагнетательных клапанов;
угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
угол действительного впрыскивания топлива (при диагностировании);
характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.
Основные технические данные и характеристики:
Тип Cтационарный
Число одновременно испытываемых насосных секций высокого давления ТНВД, шт 12
Диапазон воспроизведения:
частоты вращения приводного вала, мин-1 70...3000
отсчета числа оборотов, об. 1...9999
отсчета числа циклов 1...9999
давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30)
Предел допускаемого отклонения:
Частоты вращения приводного вала в интервале:
от 70 до 800 мин-1, мин-1 ±2
свыше 800 мин-1, % ±0,25
Отсчета числа циклов ±1
Диапазон измерения:
частоты вращения приводного вала, мин-1 0...9999
объема топлива мерными емкостями
первого ряда, см3 6...135
второго ряда, см3 2...40
давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30)
давление топлива насоса ТННД, МПа (кгс/см2) 0...0,6 (0...6)
Объем топливного бака, л 38
Питание от сети переменного тока:
напряжение, В 380
частота, Гц 50
Установленная мощность, кВт Суммарная
в том числе:
электропривода двигателя 22
электродвигателя подкачки 1,1
Габаритные размеры, мм 1400х540х1740
Масса, не более, кг 800
Срок службы, лет 7
Количество обслуживающего персонала 1
Комплект поставки СДМ-12-01-22
Стенд для испытания дизельной топливной аппаратуры СДМ 1
Комплектация и сменные части:
Кронштейн крепления насосов ЯМЗ-236, 238, 175, 185, КАМАЗ СДМ-8.К030 2
Кронштейн крепления насосов ТН, УТН-5, НД-21, 6МТНМ СДМ-8.К400М 1
Переходник насосов типа ЯЗТА, НЗТА, РАЗ СДМ-8.К004 1
Переходник насосов типа ЧЗТА, АЗТН, НЗТА, ЯЗТА СДМ-8.К007 1
Переходник форсунок двигателей ЯМЗ, КАМАЗ СДМ-8.К014-01 12
Трубопровод высокого давления СДМ-8.К017 12
Топливопровод насоса СДМ-8.К700 4
Палец крепления насосов КАМАЗ СДМ-8.К009 8
Болт крепления насосов КАМАЗ СДМ-8.К010 4
Прихват СДМ-8.К600 2
Шпилька крепления форсунок СДМ-8.К016 6
Планка крепления форсунок ЯМЗ, АМЗ, ФШ-6, ФД-22, Д-37 СДМ-8.К012 6
Планка крепления форсунок КАМАЗ СДМ-8.К013 6
Моментоскоп СДМ-8.К024.00 1
Устройство натяжное СДМ-8.К500 1
Шпилька крепления насосов ЯМЗ СДМ-8.К020 4
Гайка крепления насосов ЯМЗ СДМ-8.К021 4
Болт станочный СДМ-8.К022 3
Виброопора PCA-65M12 или аналог 4
Кольцо уплотнительное 12
РВД подкачки со штуцером СДМ-8.К300 1
Гайка М10 ГОСТ5915 6
Топливопровод манометра СДМ-8.К100 1
Документация
Паспорт СДМ-ПС 1
Техническое описание и инструкция по эксплуатации СДМ-ТО 1
Техническое описание преобразователя частоты "Mitsubishi"
Универсальные стенды СДМ, в которых используются асинхронный электродвигатель с преобразователем частоты «Mitsubishi», позволяющие производить диагностику и регулировку всех марок топливных насосов высокого давления (ТНВД) дизельных двигателей отечественного и зарубежного производства.
Электропривод с преобразователем частоты «Mitsubishi» позволяет плавно регулировать частоту вращения выходного вала стенда. Осуществляет стабильность поддержания частоты вращения с минимальными отклонениями, удовлетворяющую стандартам ISO, компактен и прост в управлении.
Диагностика производится путём воспроизведения частоты вращения приводного вала топливного насоса высокого давления (ТНВД), давления топлива, измерение указанных параметров, а также цикловой подачи, расхода топлива, подаваемого на объект испытания, углов начала нагнетания (впрыскивания) топлива, разворота муфты опережения впрыскивания, отклонений углов начала нагнетания (впрыскивания).
На стендах можно проводить следующие операции:
испытание и регулировку рядных ТНВД с самостоятельной системой смазки, с количеством секций до двенадцати, а также ТНВД распределительного типа с количеством питающих штуцеров до двенадцати путём контроля следующих параметров и характеристик:
величина и равномерность подачи топлива секциями (производительность насосных секций);
частота вращения вала ТНВД в момент начала действия регулятора;
давление открытия нагнетательных клапанов;
угол нагнетания и подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД;
угол действительного впрыскивания топлива (при диагностировании);
характеристика МОВТ (муфта опережения впрыска топлива).
Данные стенды позволяют обслуживать ТНВД производства: ЯЗТА, ЯЗДА, НЗТА, РААЗ, ЧЗТА, АЗТН. По специальному заказу стенд комплектуется оснасткой для диагностики и регулировки ТНВД зарубежного производства.
Стенды оснащены электронной системой управления.
Основные технические данные и характеристики:
Тип Cтационарный
Число одновременно испытываемых насосных секций высокого давления ТНВД, шт 12
Диапазон воспроизведения:
частоты вращения приводного вала, мин-1 70...3000
отсчета числа оборотов, об. 1...9999
отсчета числа циклов 1...9999
давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30)
Предел допускаемого отклонения:
Частоты вращения приводного вала в интервале:
от 70 до 800 мин-1, мин-1 ±2
свыше 800 мин-1, % ±0,25
Отсчета числа циклов ±1
Диапазон измерения:
частоты вращения приводного вала, мин-1 0...9999
объема топлива мерными емкостями
первого ряда, см3 6...135
второго ряда, см3 2...40
давления топлива насоса стенда, МПа (кгс/см2) 0...3 (0...30)
давление топлива насоса ТННД, МПа (кгс/см2) 0...0,6 (0...6)
Объем топливного бака, л 38
Питание от сети переменного тока:
напряжение, В 380
частота, Гц 50
Установленная мощность, кВт Суммарная
в том числе:
электропривода двигателя 22
электродвигателя подкачки 1,1
Габаритные размеры, мм 1400х540х1740
Масса, не более, кг 800
Срок службы, лет 7
Количество обслуживающего персонала 1
Комплект поставки СДМ-12-01-22
Стенд для испытания дизельной топливной аппаратуры СДМ 1
Комплектация и сменные части:
Кронштейн крепления насосов ЯМЗ-236, 238, 175, 185, КАМАЗ СДМ-8.К030 2
Кронштейн крепления насосов ТН, УТН-5, НД-21, 6МТНМ СДМ-8.К400М 1
Переходник насосов типа ЯЗТА, НЗТА, РАЗ СДМ-8.К004 1
Переходник насосов типа ЧЗТА, АЗТН, НЗТА, ЯЗТА СДМ-8.К007 1
Переходник форсунок двигателей ЯМЗ, КАМАЗ СДМ-8.К014-01 12
Трубопровод высокого давления СДМ-8.К017 12
Топливопровод насоса СДМ-8.К700 4
Палец крепления насосов КАМАЗ СДМ-8.К009 8
Болт крепления насосов КАМАЗ СДМ-8.К010 4
Прихват СДМ-8.К600 2
Шпилька крепления форсунок СДМ-8.К016 6
Планка крепления форсунок ЯМЗ, АМЗ, ФШ-6, ФД-22, Д-37 СДМ-8.К012 6
Планка крепления форсунок КАМАЗ СДМ-8.К013 6
Моментоскоп СДМ-8.К024.00 1
Устройство натяжное СДМ-8.К500 1
Шпилька крепления насосов ЯМЗ СДМ-8.К020 4
Гайка крепления насосов ЯМЗ СДМ-8.К021 4
Болт станочный СДМ-8.К022 3
Виброопора PCA-65M12 или аналог 4
Кольцо уплотнительное 12
РВД подкачки со штуцером СДМ-8.К300 1
Гайка М10 ГОСТ5915 6
Топливопровод манометра СДМ-8.К100 1
Документация
Паспорт СДМ-ПС 1
Техническое описание и инструкция по эксплуатации СДМ-ТО 1
Техническое описание преобразователя частоты "Mitsubishi"
