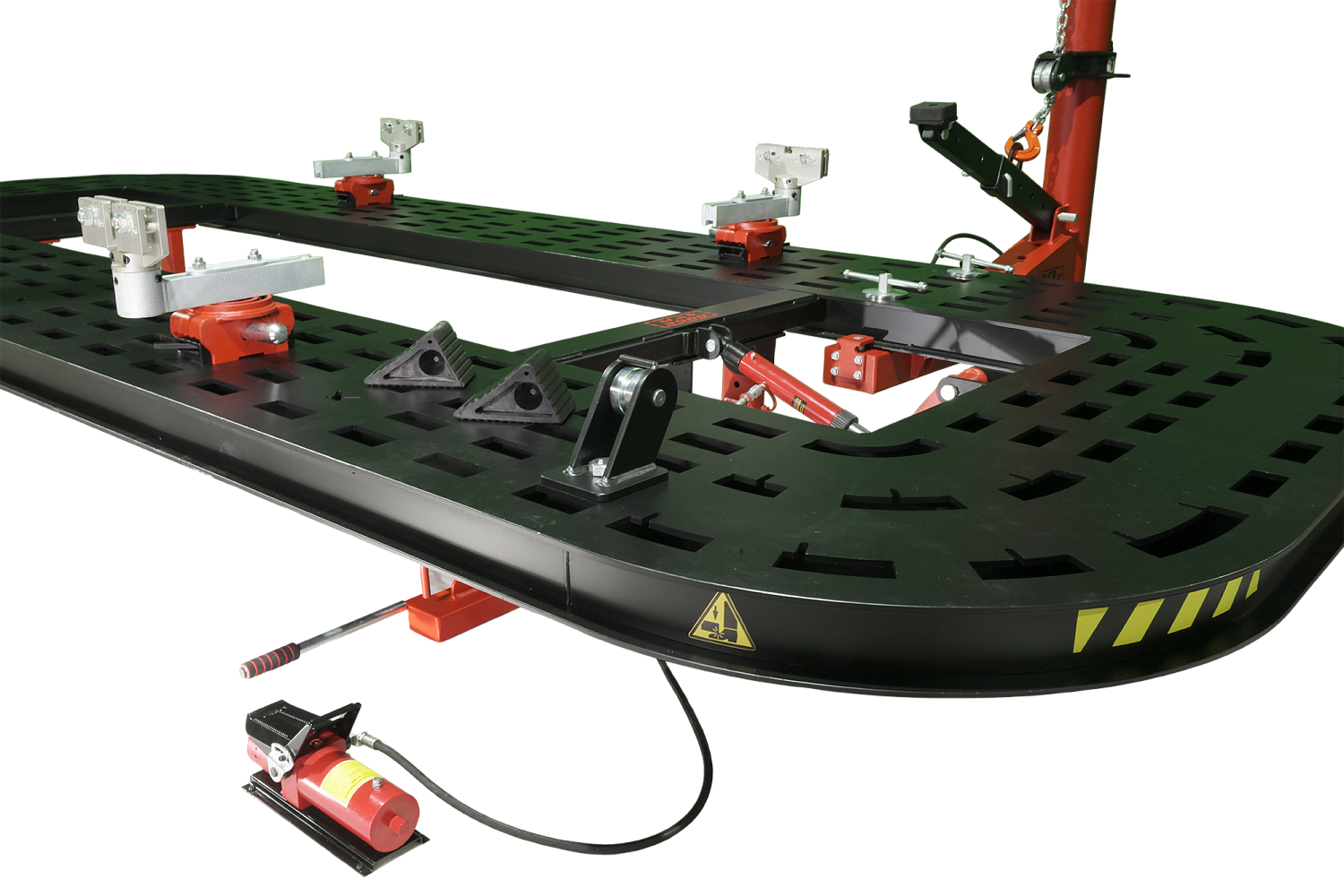

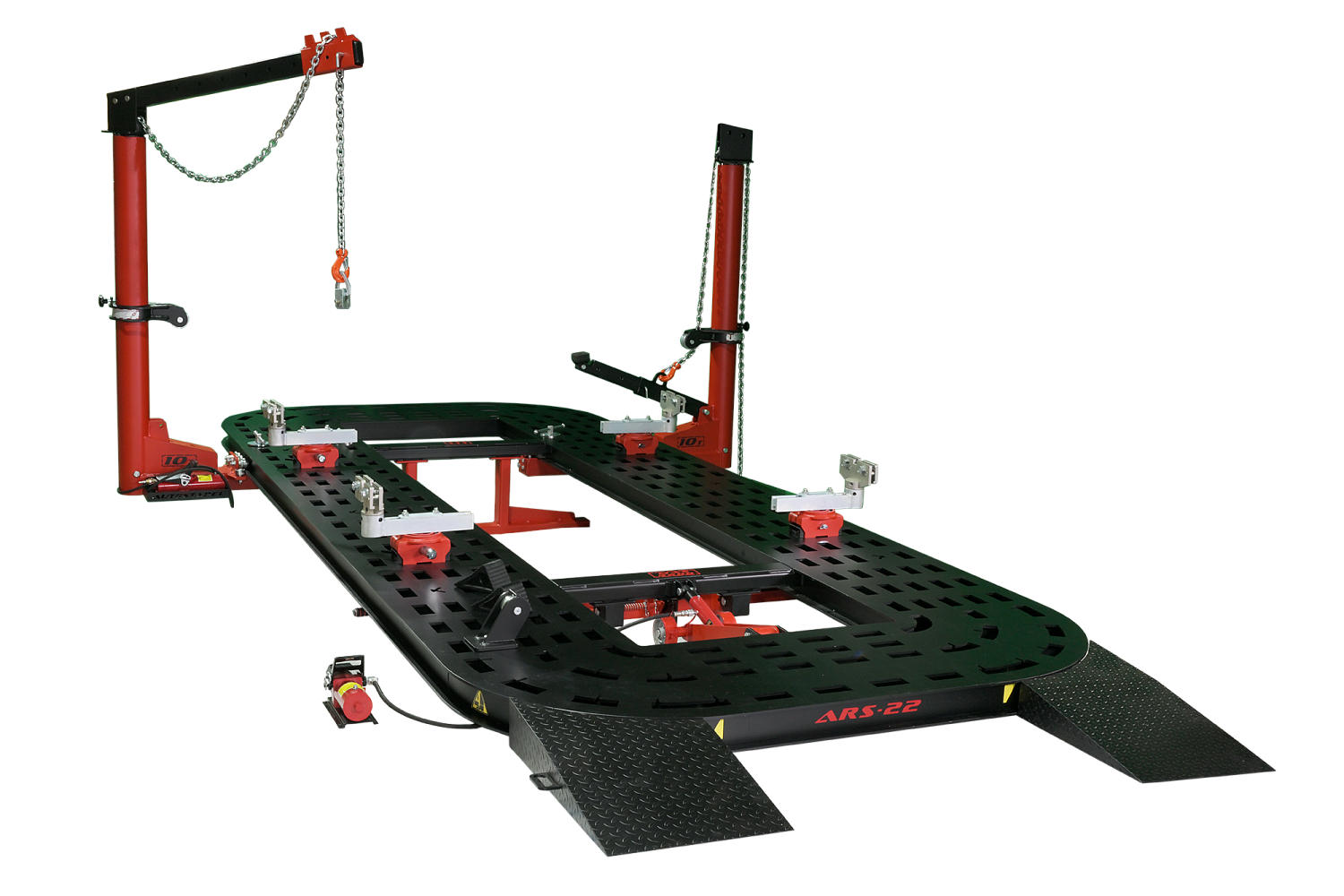

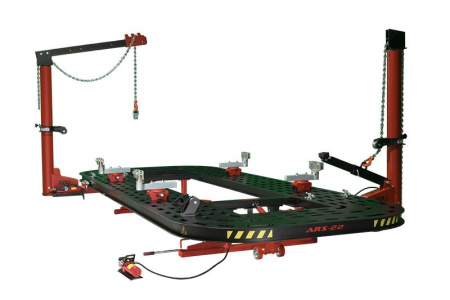

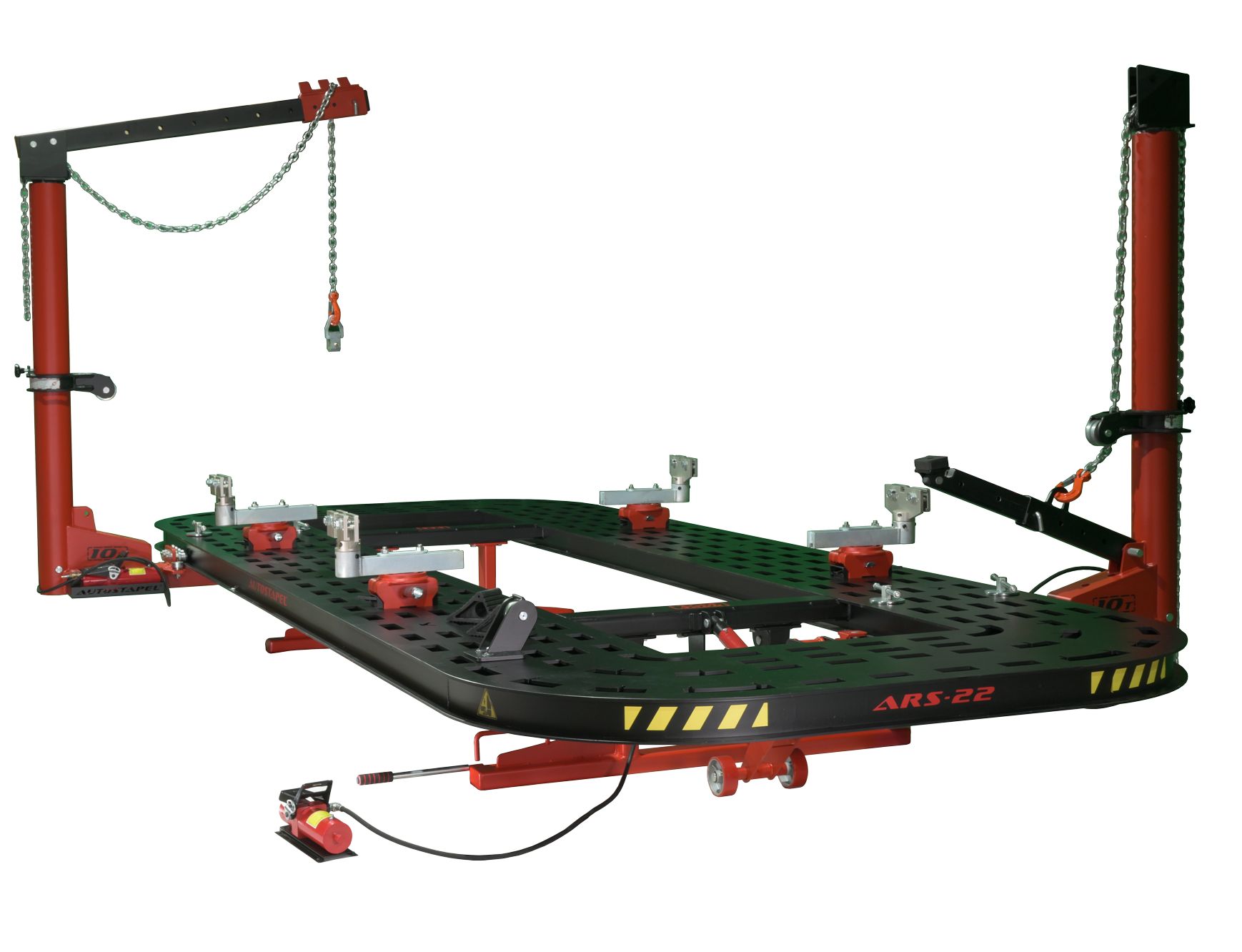

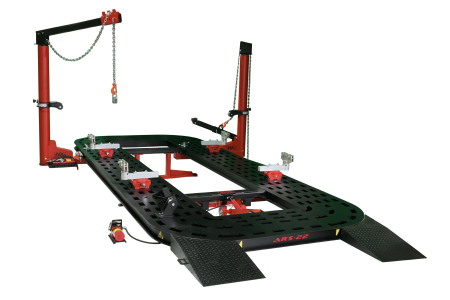

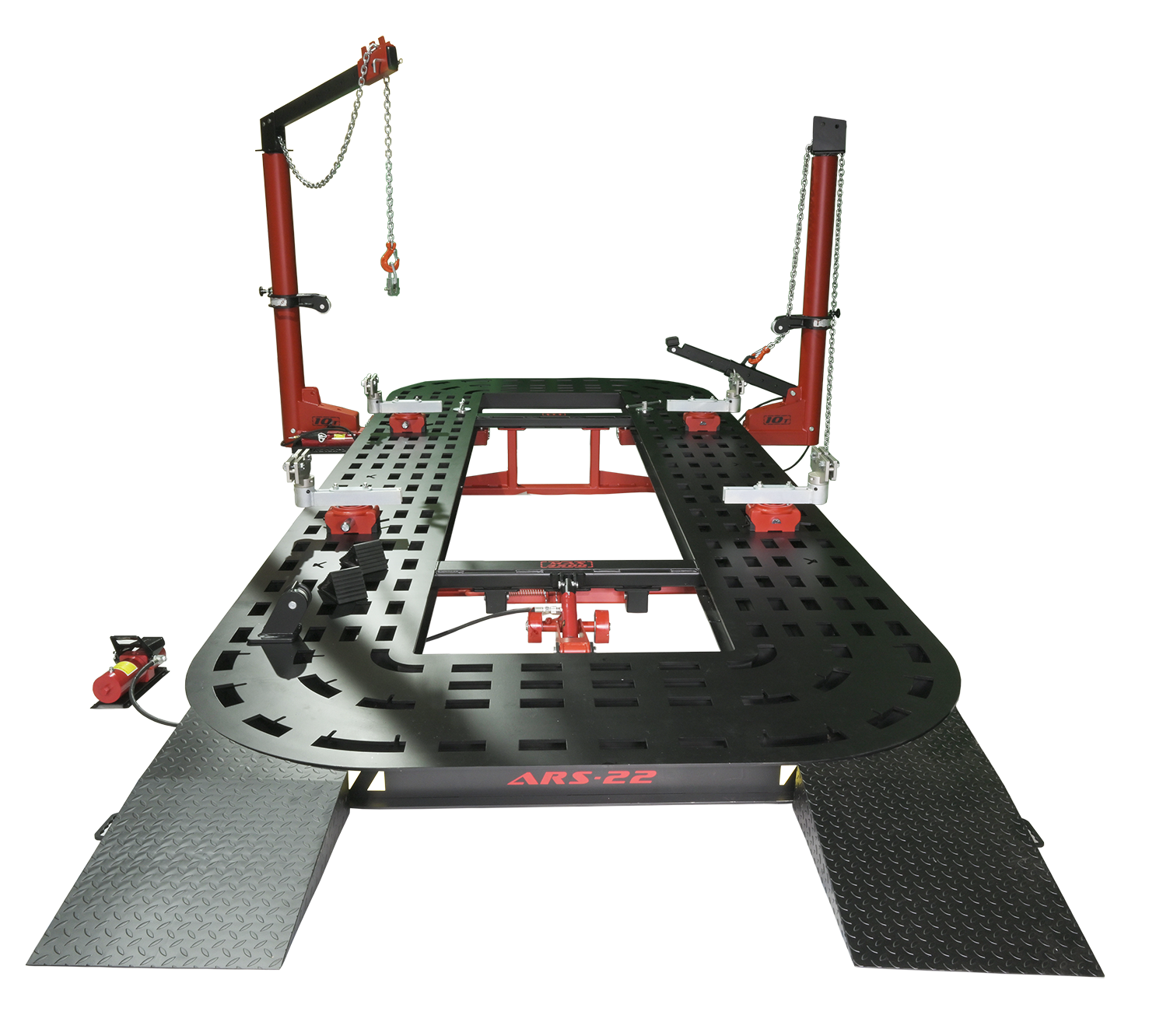

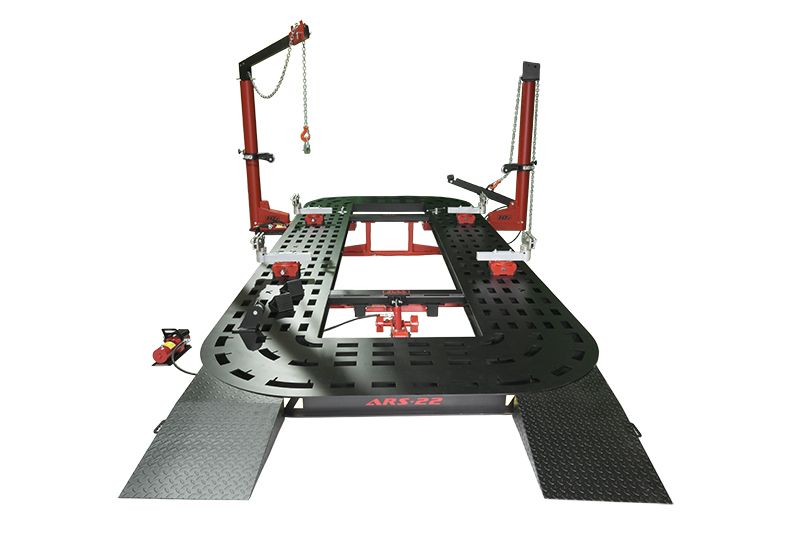

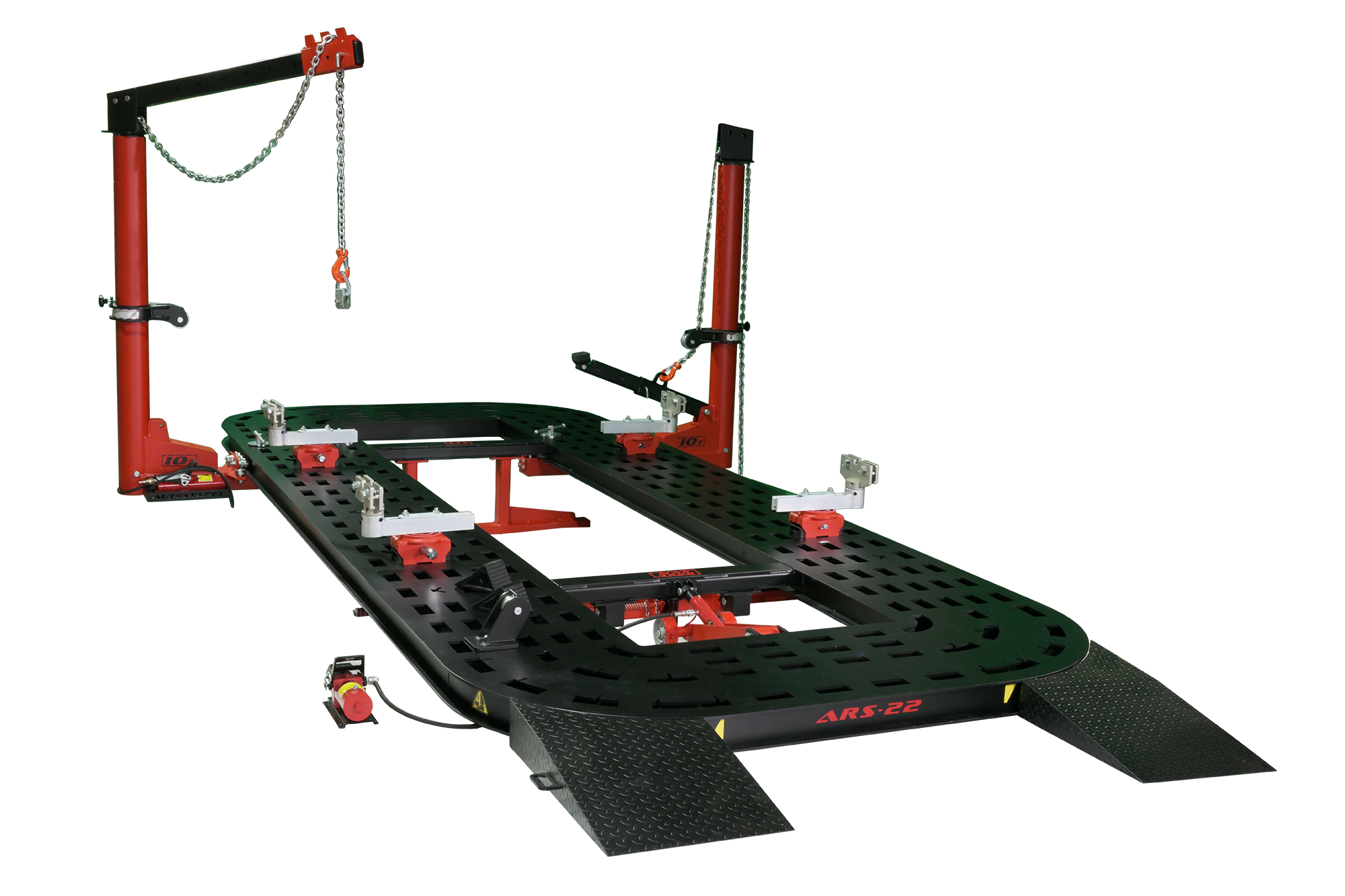

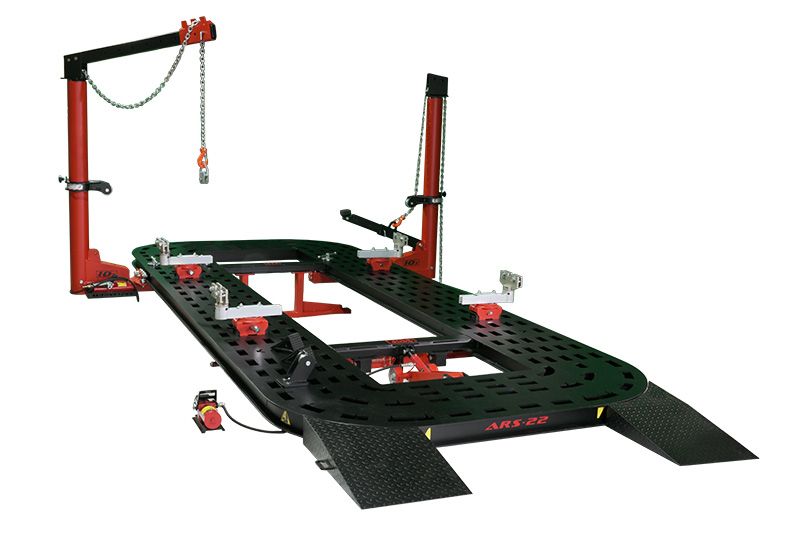

Стапель платформенный для кузовного ремонта ARS-22 для длиннобазных автомобилей

Стенд для исправления геометрии кузовов и рам аварийных автомобилей ARS-22

Комплектация:



AUTOSTAPEL серии ARS-20+ представляет собой новую серию в линейке платформенных стапелей серии ARS и предназначены для выполнения работ по восстановлению геометрии кузовов легковых автомобилей и коммерческого транспорта.

Стенды AUTOSTAPEL серии ARS-20+ построены на базе модифицированной платформы ARS 10 с увеличенной рабочей площадью. Габариты платформы стенда ARS 22 составляют 5840х2330х120 (мм).

Описание:

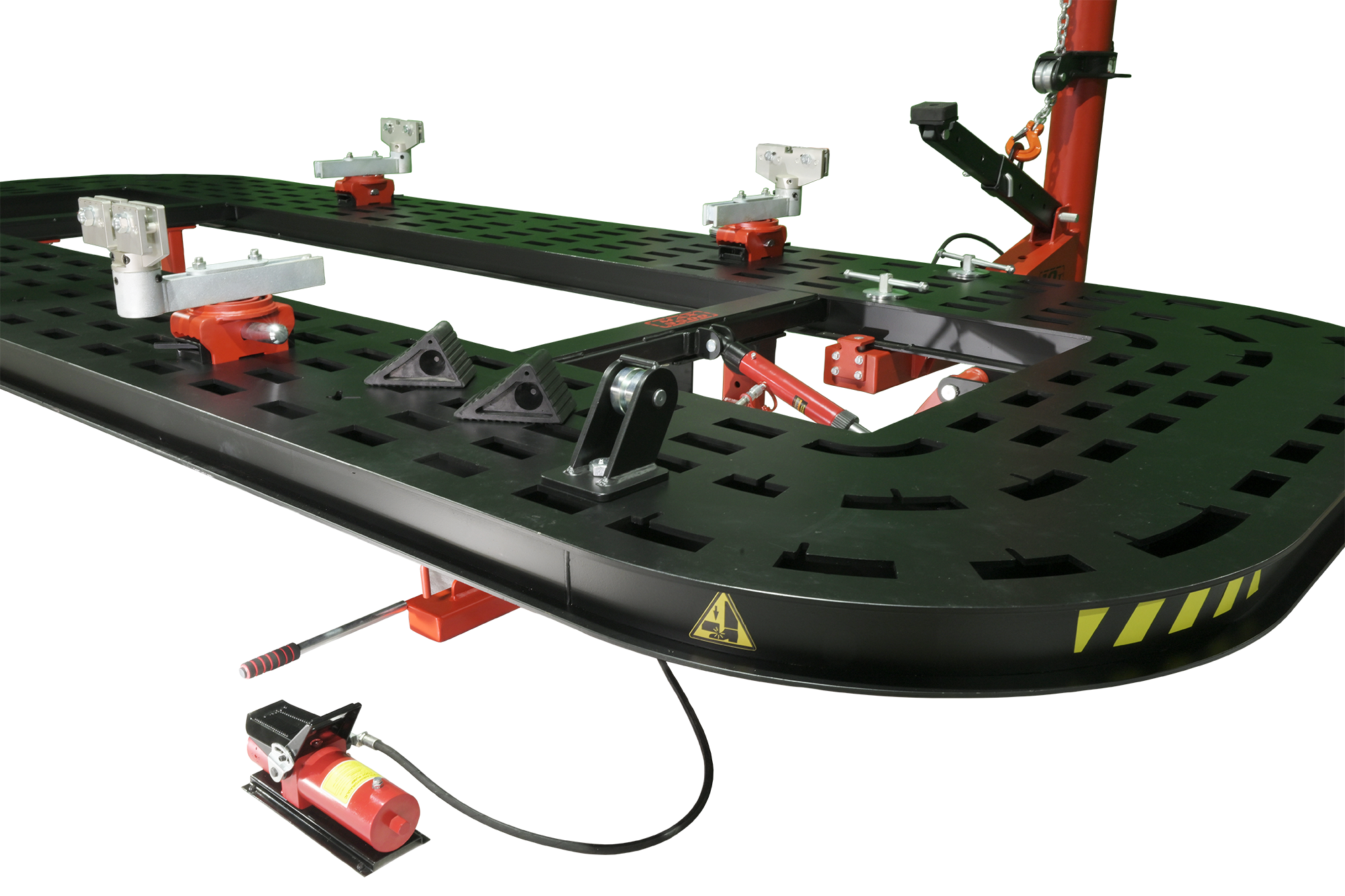

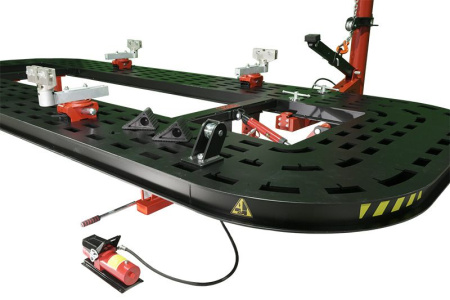

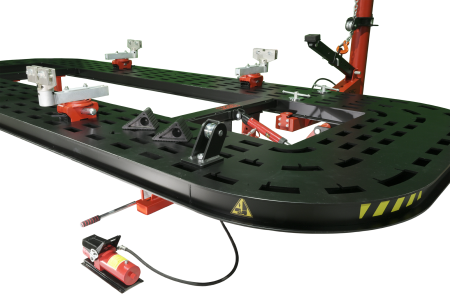

Платформа изготовлена по принципу «сэндвич» панели, где между верхним и нижним листами из прочной стали собирается сотовая конструкция продольных, поперечных и диагональных ребер жесткости, обеспечивающих работу стенда на предельно высоких нагрузках на излом и кручение.
Для удобства эксплуатации и увеличения производительности, верхний лист платформы оснащён различными технологическими вырезами для фиксации цепей и дополнительной оснастки (подпятников гидравлических цилиндров, роликов для тяги вниз, струбцин). Для установки автомобиля на стапель стенд оборудован механизмом наклона платформы с гидравлическим приводом и механической лебёдкой.

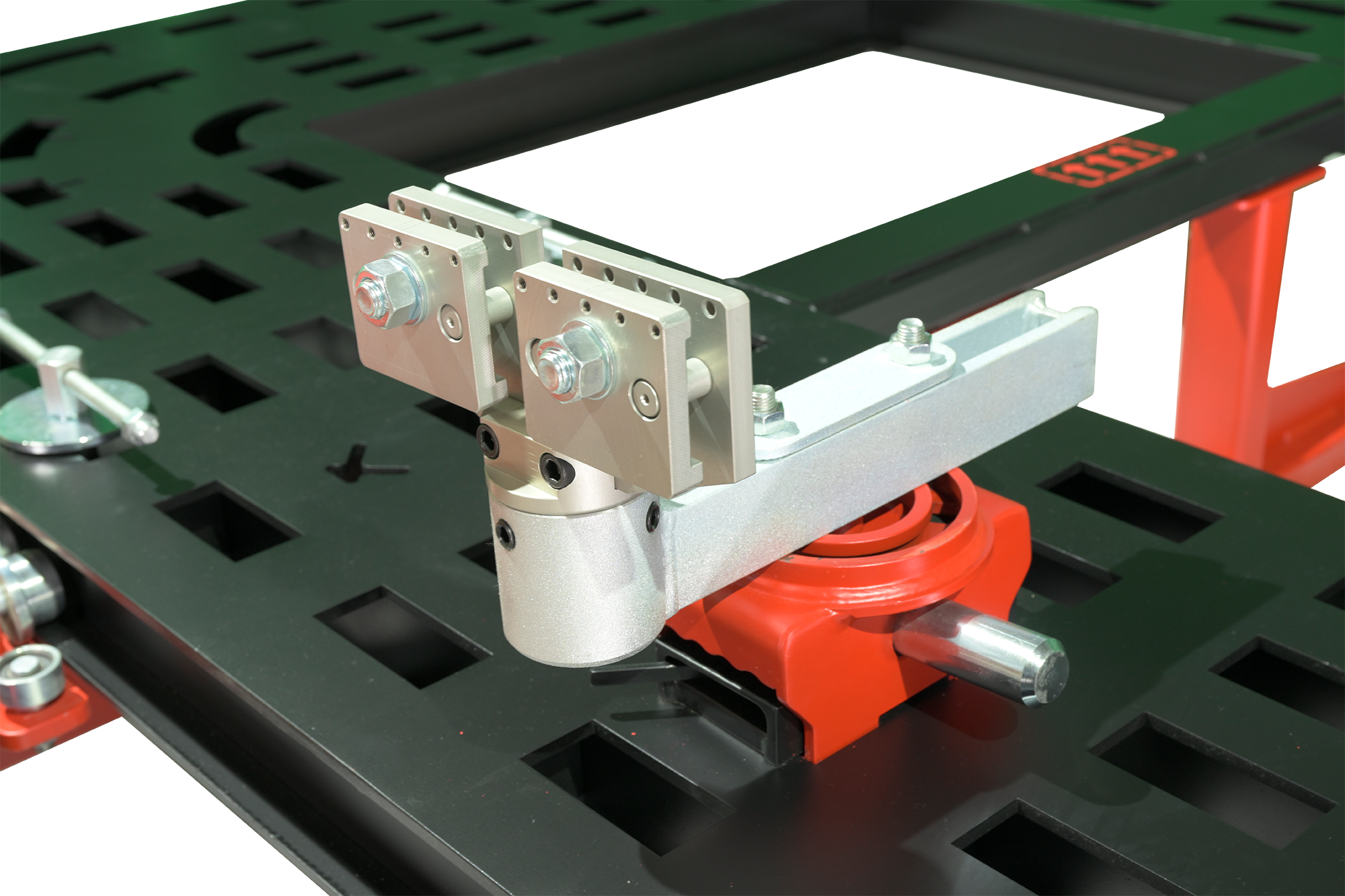

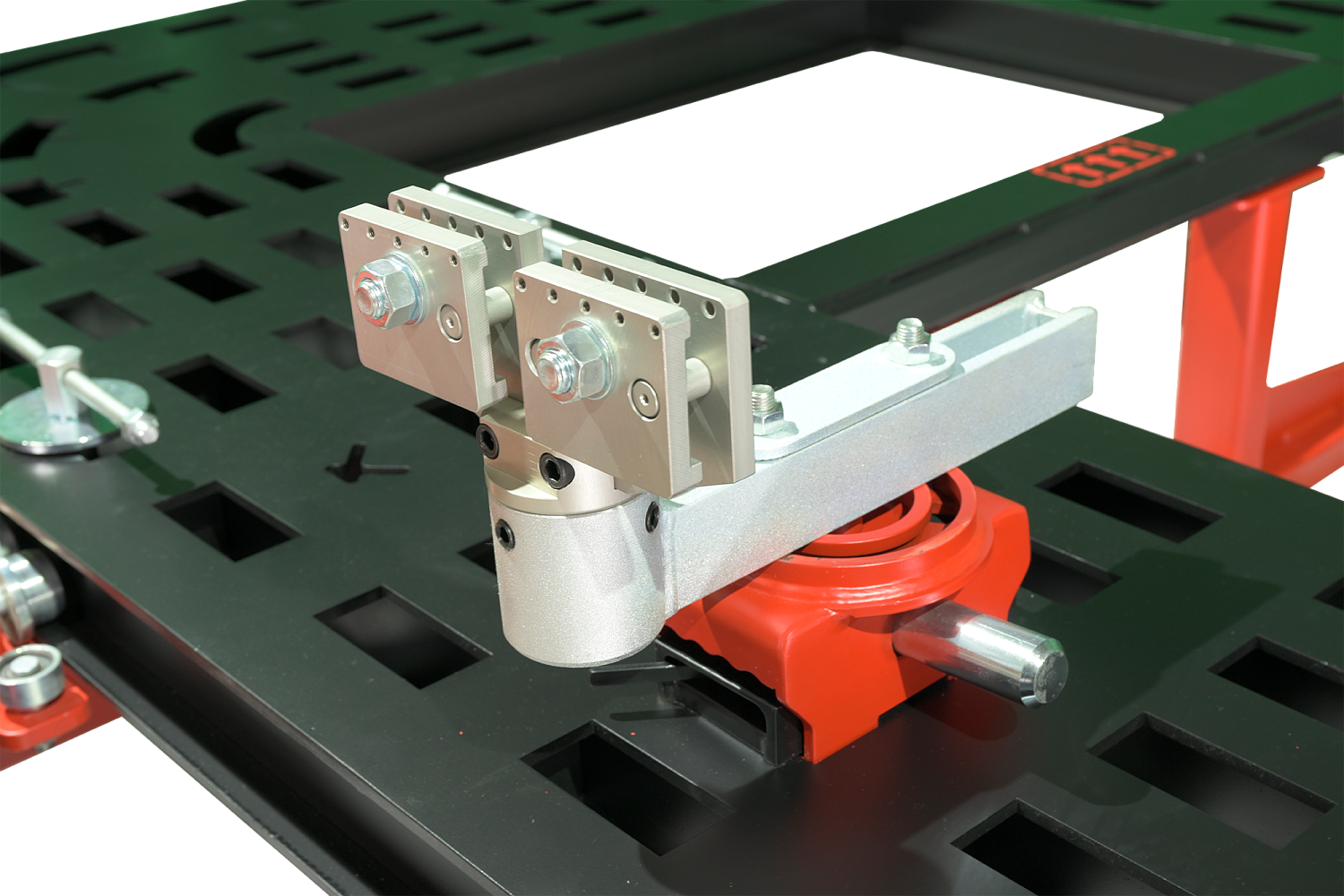

Для фиксации автомобиля к платформе стенд укомплектован стойками фиксации автомобиля (СФА) и облегченными зажимами за отбортовку порогов. СФА позволяют эффективно и быстро устранить перекосы порогов и сопряженных элементов кузова, благодаря своей оригинальной конструкции и функциональной системе крепления к платформе с помощью клинового фиксатора. Зажимы за отбортовку порогов оснащены сменными, твердосплавными вставками, с возможностью регулировки глубины зацепа и обеспечивают надёжную фиксацию и удержание кузова на отрыв и сползание. С целью снижения веса оборудования, корпус зажимов изготовлен из высокопрочного алюминиевого сплава.
Стенд AUTOSTAPEL серии ARS-20+ комплектуется устройством для вывешивания и установки автомобиля в зажимы за отбортовку порогов.

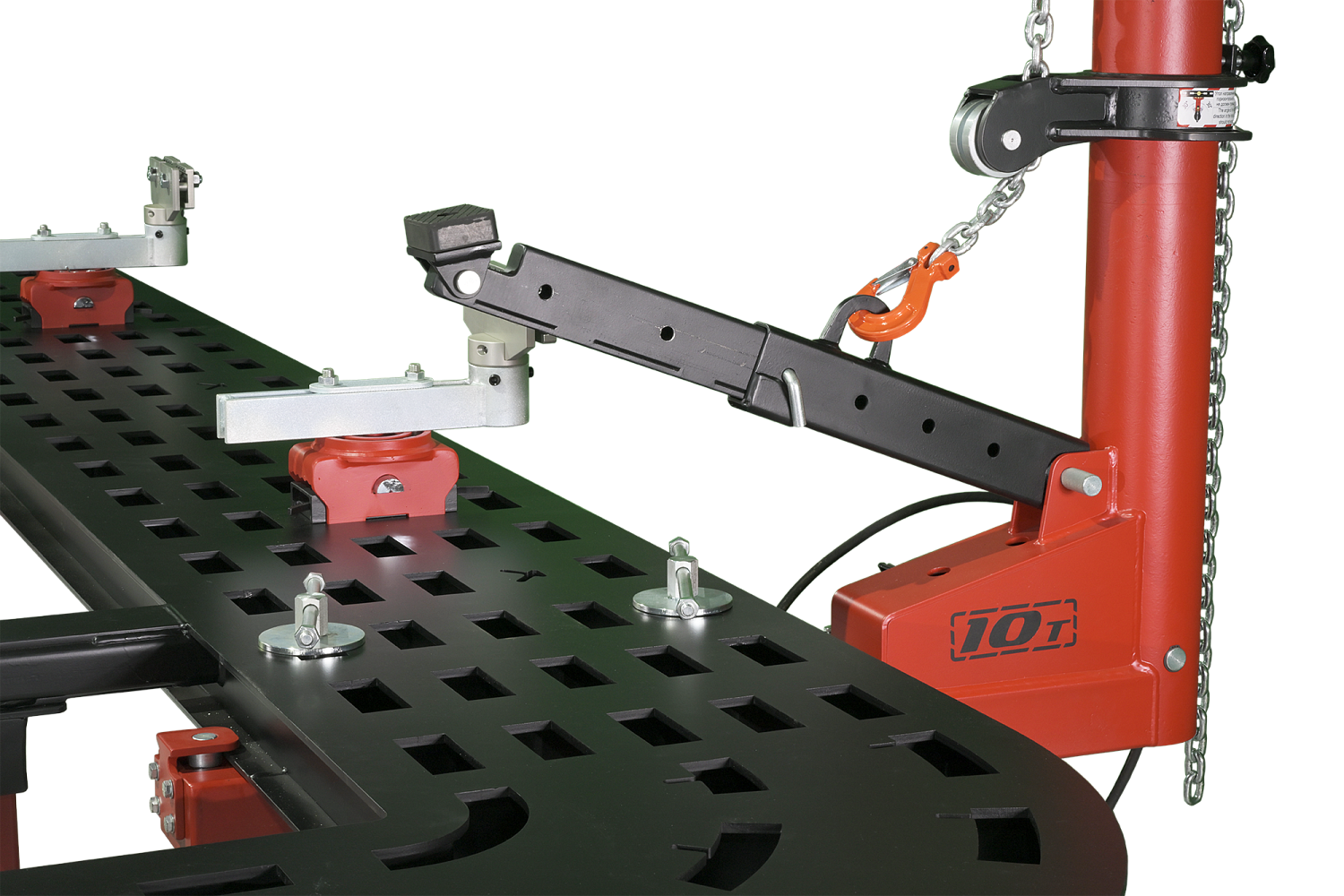

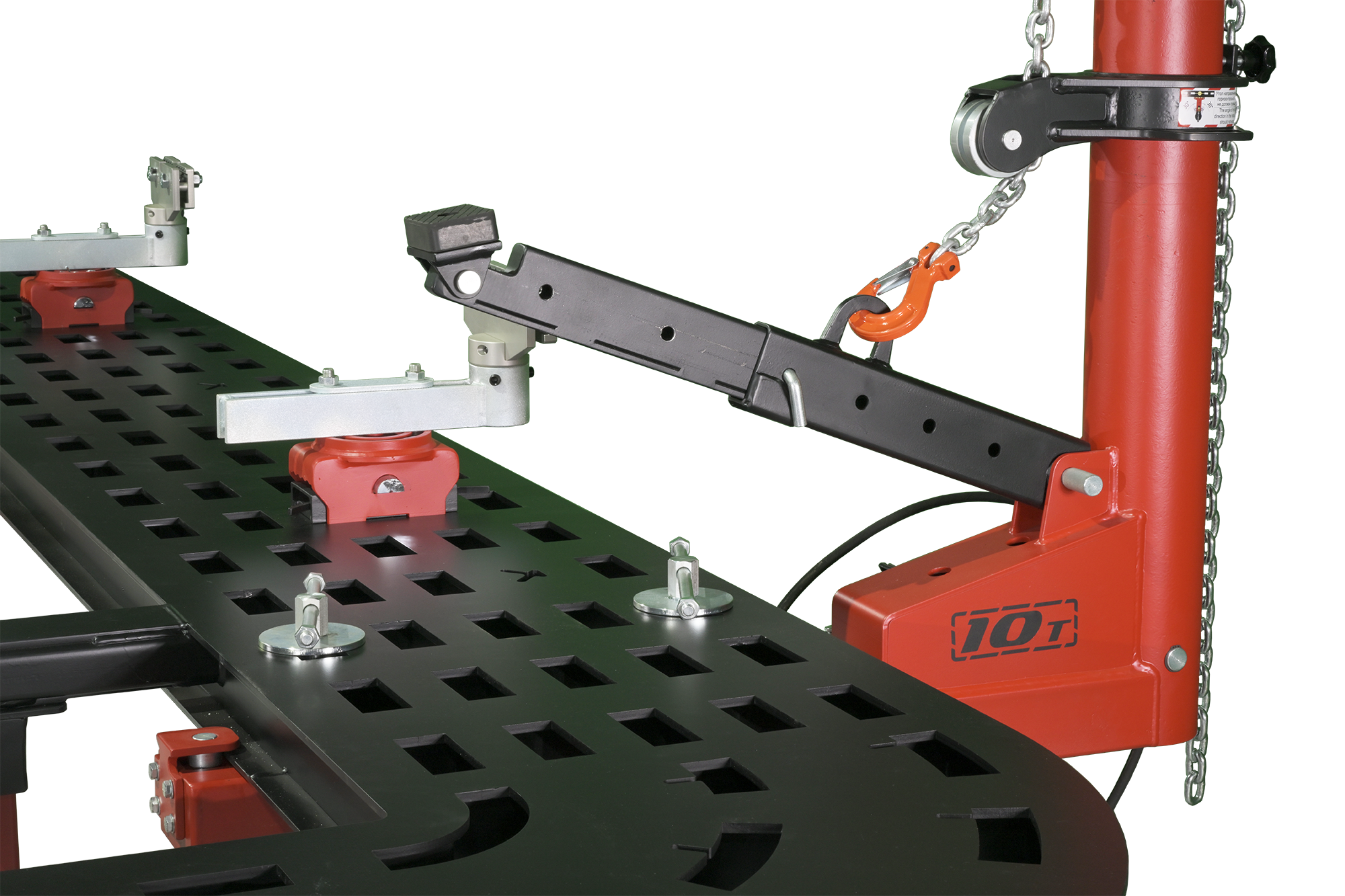

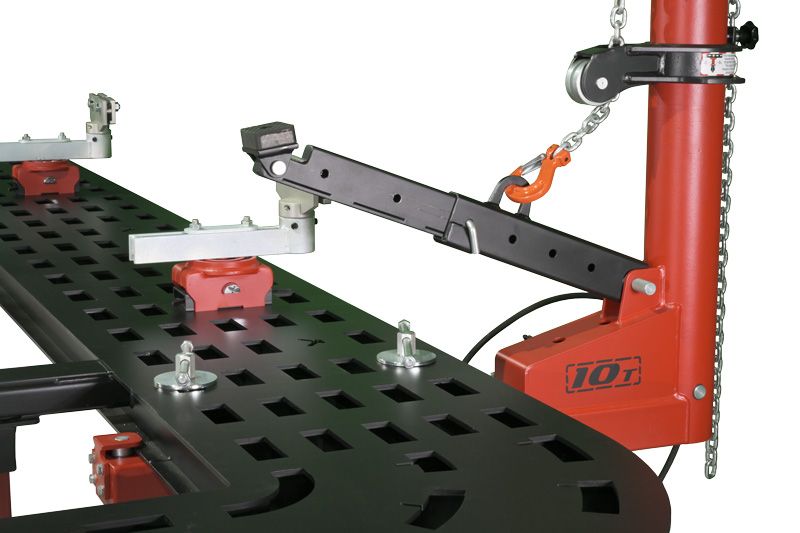

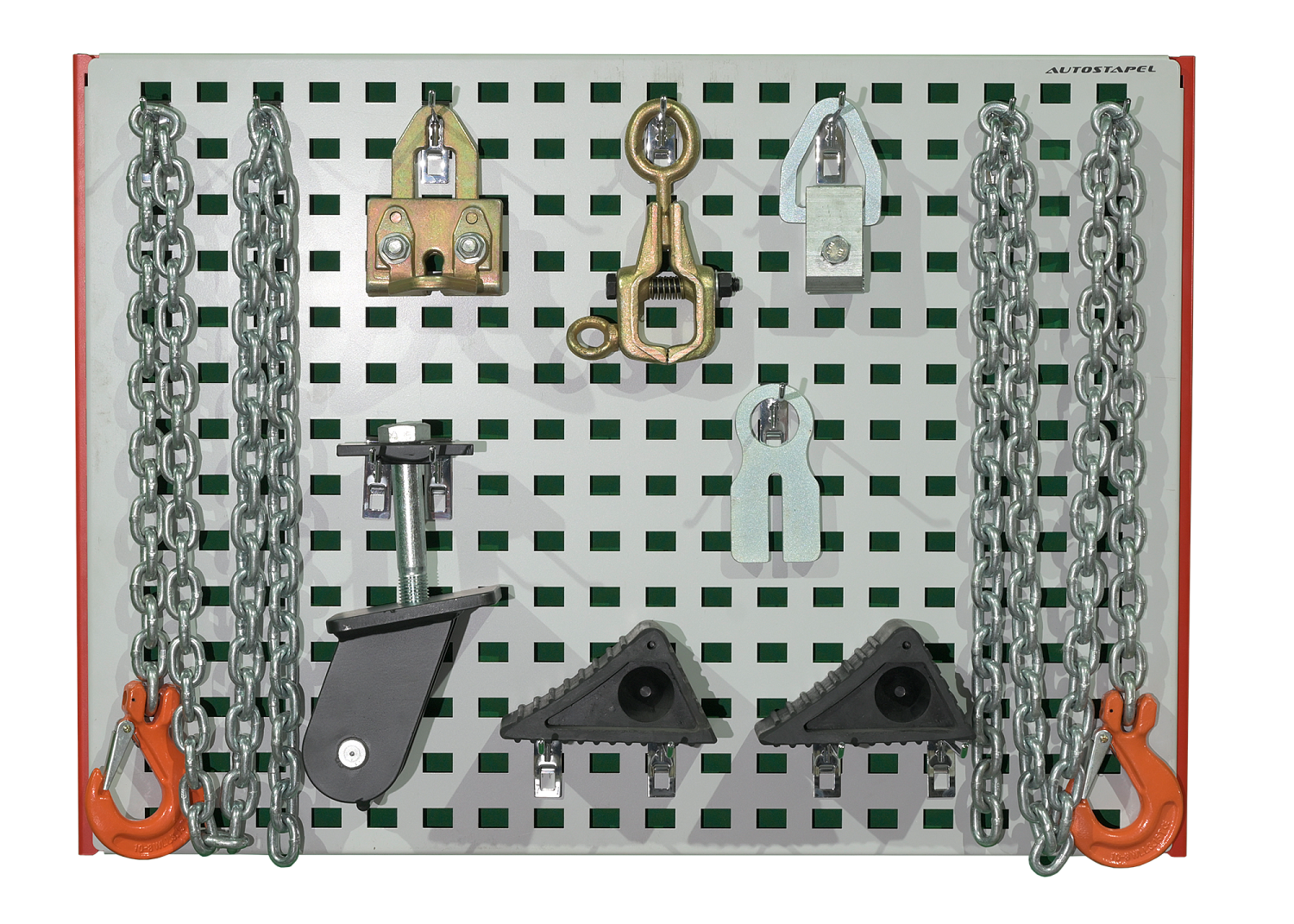

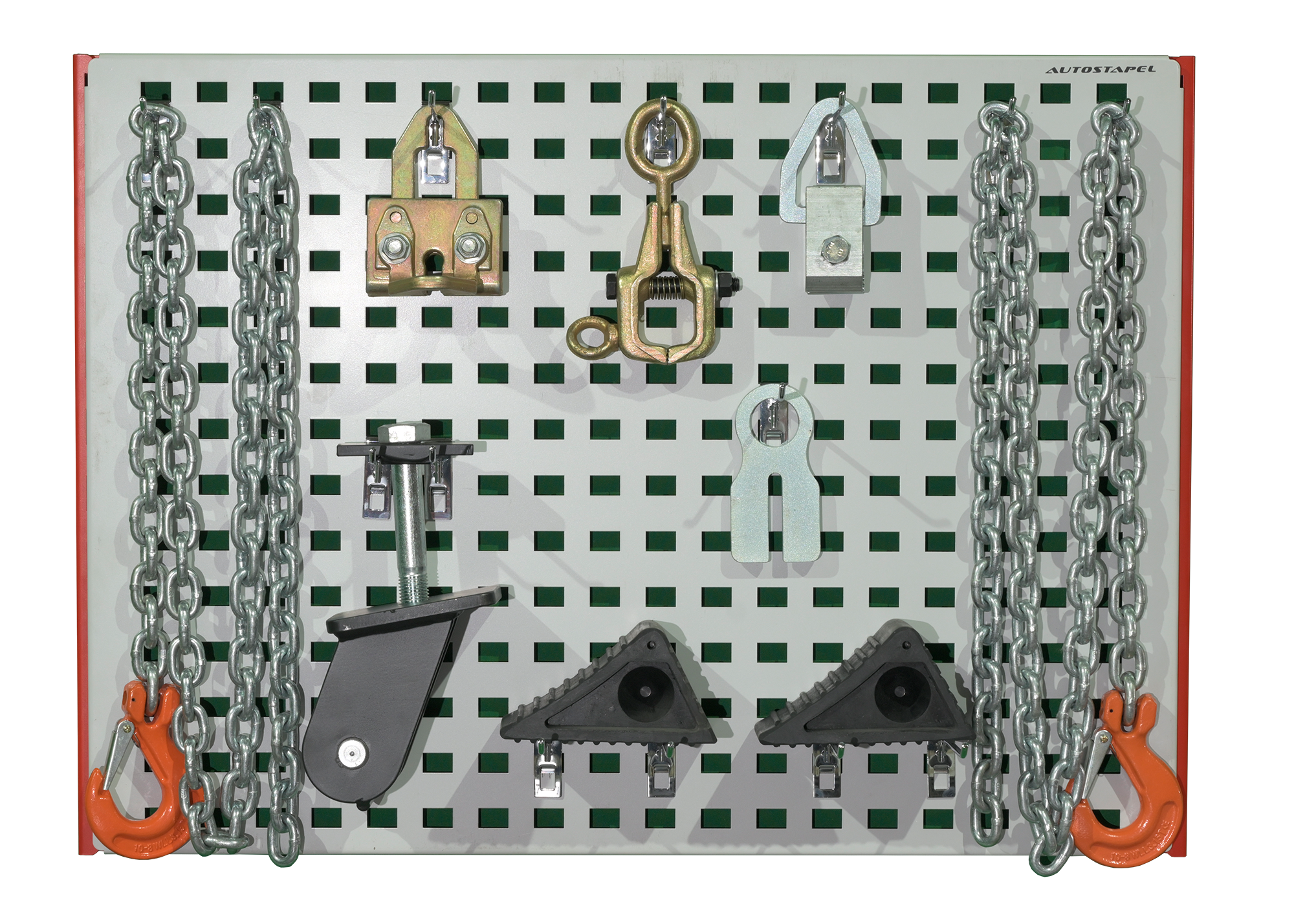

Для создания максимальных тяговых усилий стенд комплектуется силовыми устройствами башенного типа с телескопическим толкателем и встроенным внутрь гидроцилиндром прямого действия. Силовое устройство способно свободно перемещаться вокруг платформы на роликовом механизме и крепиться в любой точке платформы с помощью резьбового фиксатора без лишних люфтов и зазоров, обеспечивая дополнительную жесткость в точке сопряжения с платформой. Оборудование изготовлено из прочной стали и имеет мощную и надежную конструкцию. Настенный перфорированный стенд, входящий в базовую комплектацию позволяет разместить зажимы и аксессуары в комфортном для сотрудника месте, не ограничивая перемещение в рабочей зоне.
Для повышения эффективности эксплуатации предусмотрен широкий ассортимент приспособлений для вытягивания и вспомогательного оборудования.

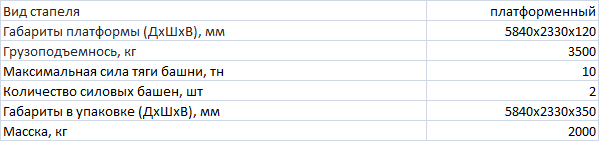

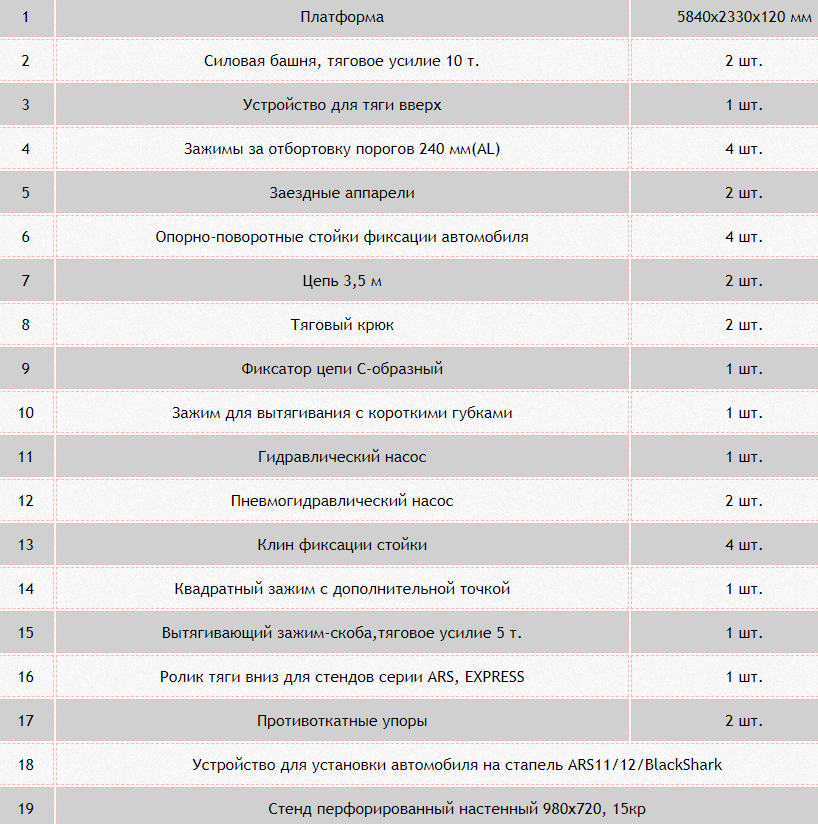

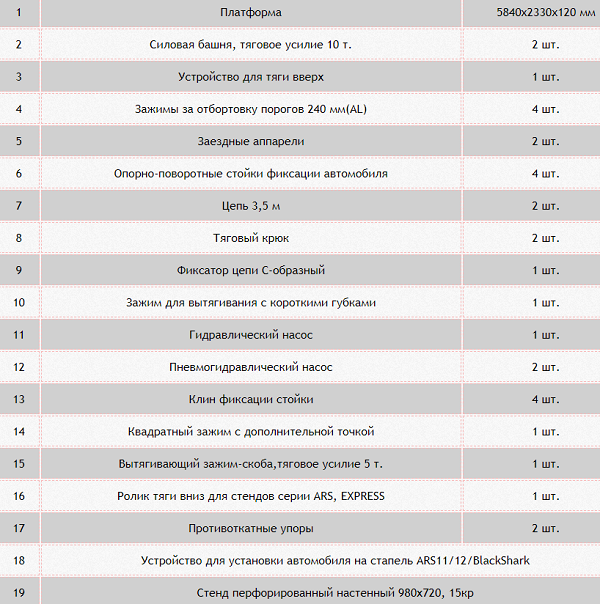

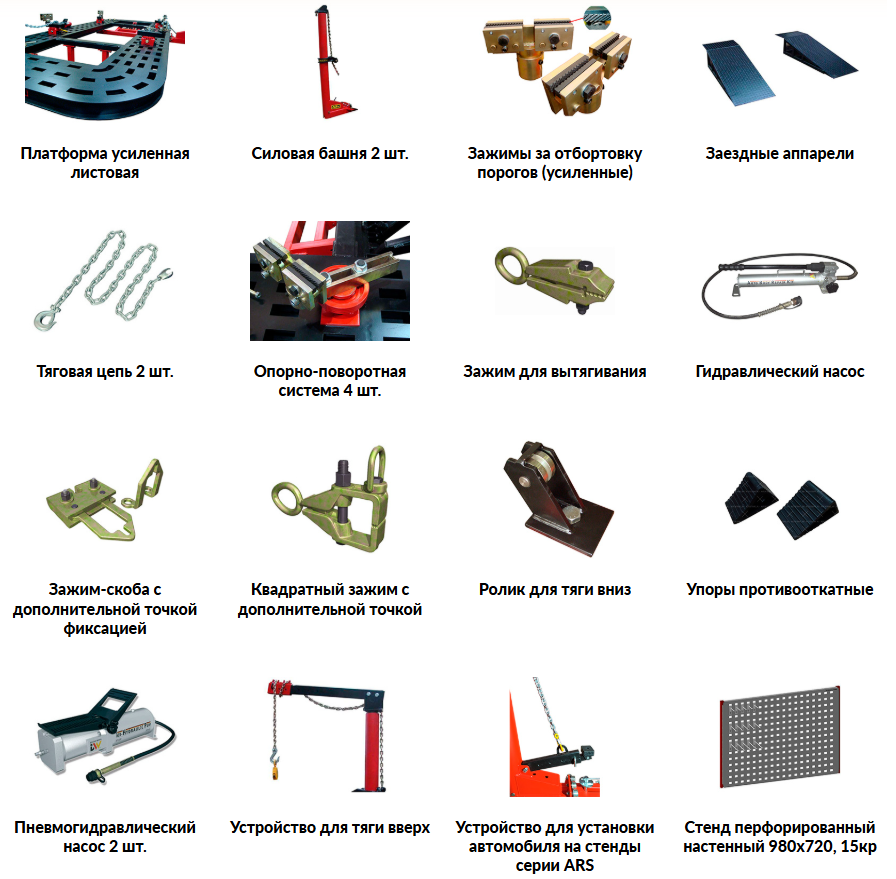

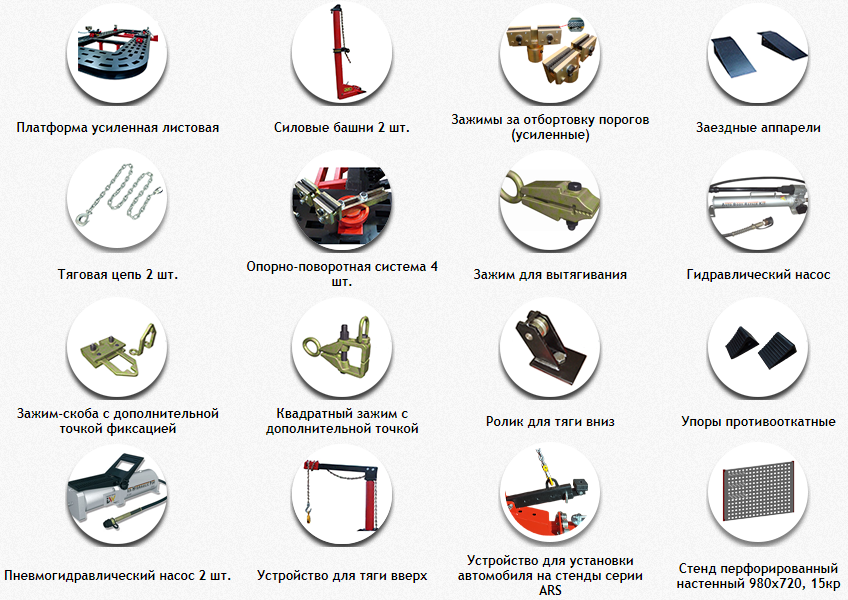

Комплектация и технические характеристики ARS-22

1. Платформа 5840x2330x120 мм
2. Силовая башня, тяговое усилие 10 т. 2 шт.
3. Устройство для тяги вверх 1 шт.
4. Зажимы за отбортовку порогов 240 мм(AL) 4 шт.
5. Заездные аппарели 2 шт.
6. Опорно-поворотные стойки фиксации автомобиля 4 шт.
7. Цепь 3,5 м 2 шт.
8. Тяговый крюк 2 шт.
9. Фиксатор цепи С-образный 1 шт.
10. Зажим для вытягивания с короткими губками 1 шт.
11. Гидравлический насос 1 шт.
12. Пневмогидравлический насос 2 шт.
13. Клин фиксации стойки 4 шт.
14. Квадратный зажим с дополнительной точкой 1 шт.
15. Вытягивающий зажим-скоба,тяговое усилие 5 т. 1 шт.
16. Ролик тяги вниз для стендов серии ARS, EXPRESS 1 шт.
17. Противоткатные упоры 2 шт.
18. Устройство для установки автомобиля на стапель ARS11/12/BlackShark
19. Стенд перфорированный настенный 980х720, 15кр

Грузоподъемность 3500 кг.
Габариты в упаковке 5840х2330х350 мм
Общий вес 1980 кг.
